Замена Wi‑Fi модуля в ноутбуке Acer Aspire E1-531
В этом руководстве мы заменим Wi‑Fi модуль ноутбука Acer Aspire E1-531. Wi‑Fi модуль — важный компонент ноутбука. Если модуль повреждён или неисправен, ноутбук не сможет подключаться к беспроводной сети.
Перед началом ремонта убедитесь, что Wi‑Fi модуль действительно неисправен. Признаками неисправности модуля могут быть плохое или отсутствующее соединение. Тем не менее также проверьте, работает ли ваша сеть и нет ли отключения в районе.
Перед началом ремонта выключите ноутбук и отключите его от сетевого адаптера.
Шаг 1

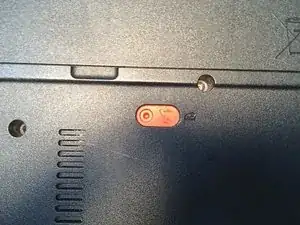

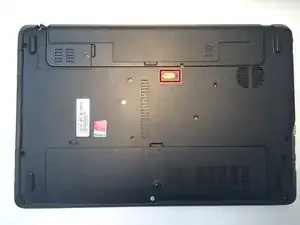

Переверните ноутбук и осмотрите заднюю панель. Найдите ярко‑оранжевый фиксатор, как показано на изображениях слева.

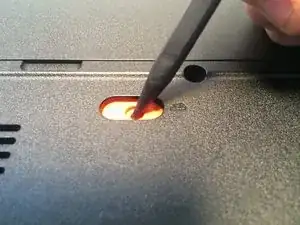

Возьмите лопатку и нажмите на оранжевый фиксатор, затем сдвигайте его влево, пока аккумулятор не освободится.
Шаг 2

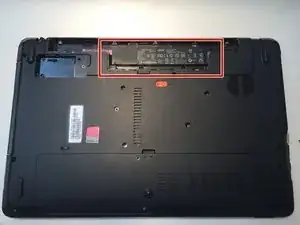

Полностью извлеките аккумулятор.
Шаг 3

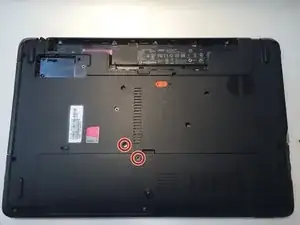

Используя подходящую отвёртку, отвинтите винты и снимите заднюю крышку.
Возьмите инструмент для открытия и подденьте заднюю часть нижней крышки, как показано на рисунке 2.
Шаг 4

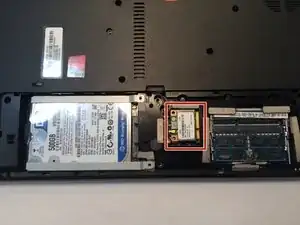

После снятия крышки внутри ноутбука откроется доступ, как показано на изображении.
Определите расположение Wi‑Fi модуля.
Шаг 5

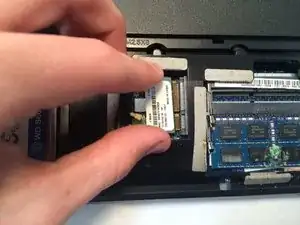

Возьмитесь за Wi‑Fi модуль и слегка покачивайте, чтобы вынуть его из разъёма.
Вытаскивайте модуль, пока он полностью не отсоединится от платы.
Шаг 6
Отсоедините антенный разъём от модуля, чтобы полностью отделить Wi‑Fi модуль от ноутбука.
После отсоединения установите новый модуль и выполните сборку в обратном порядке.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
