Замена основной платы Yamaha YPG-225

Переверните клавиатуру так, чтобы клавиши были направлены вниз.

Отожмите защёлки корпуса батарейного отсека и снимите его с задней панели.

Найдите шесть батареек и извлеките их из отсека для батарей.

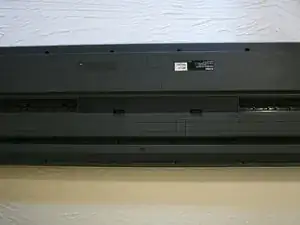

Удалите шесть винтов 10 мм в верхней части задней панели.

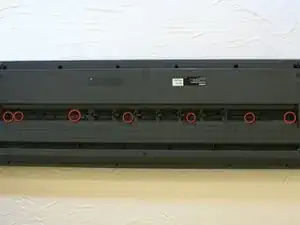

Удалите семь винтов 12 мм посередине задней панели.

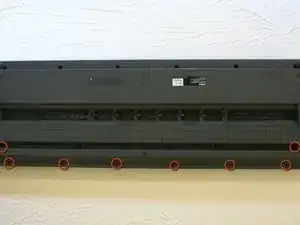

Удалите восемь винтов 10 мм с боковой и нижней частей задней панели.

Поскольку лицевая панель больше не соединена с корпусом клавиатуры, будьте осторожны, чтобы не уронить корпус при выполнении этого шага.

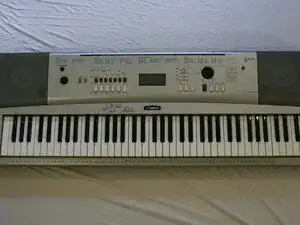

Переверните клавиатуру обратно.

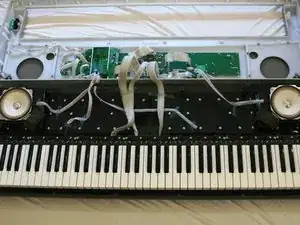

Поднимая лицевую панель равномерно спереди и сзади, потяните панель вверх, затем отведите её назад, от клавиатуры.

Будьте осторожны при снятии лицевой панели. К ней присоединены провода.

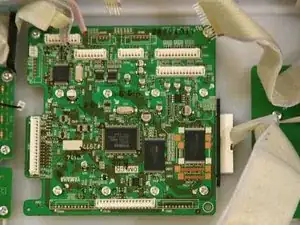

Найдите основную плату в центре отсоединённой лицевой панели.

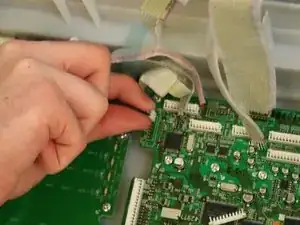

Используйте пластиковый инструмент для вскрытия или лопатку, чтобы аккуратно поддеть бежевые разъёмы ленточных кабелей и извлечь из них проводку.

Обязательно используйте инструмент, который безопасен в отношении статического электричества!

Прилагайте лёгкое усилие вверх, как можно более параллельно поверхности.

Обязательно запомните или отметьте местоположение конкретных ленточных кабелей. Некоторые расположены близко друг к другу, и легко забыть, какой кабель куда подключается.

Не забудьте отключить меньший ленточный кабель, который подключается к другой плате.

Следите за тем, чтобы не применять чрезмерную силу. Разъёмы хрупкие, ленточные провода легко гнутся, и чрезмерная сила может повредить плату при соскальзывании.

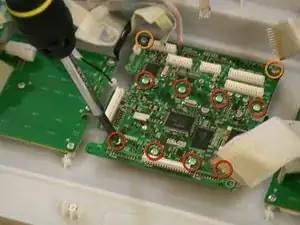

Отодвиньте ленточные кабели в сторону и удалите восемь винтов 10 мм посередине, удерживающих плату.

Удалите два винта 12 мм в углу основной платы.

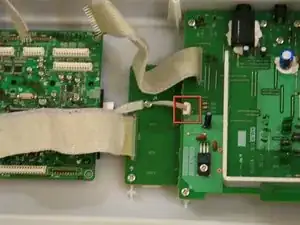

Аккуратно снимите этот провод вручную.

Полностью извлеките плату из лицевой панели.
