Замена динамика караоке VTech Learning Tunes

Не слышен звук и/или звук искажен? Это руководство может помочь найти решение проблемы.

Шаг 1

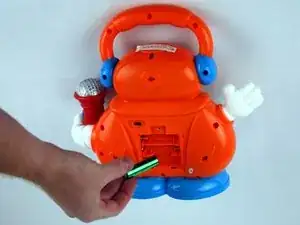

Чтобы снять крышку батарейного отсека, ослабьте винт с помощью плоской отвертки.

Также можно использовать монету для ослабления винта.

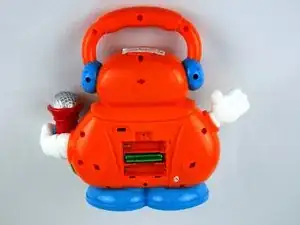

Снимите крышку батарейного отсека и извлеките батареи.

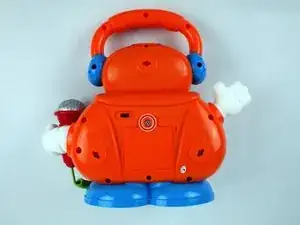

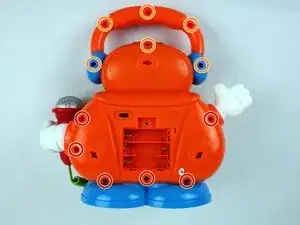

Удалите шесть винтов Phillips #2 размером 9,5 мм.

Удалите шесть винтов Phillips #2 размером 6,0 мм.

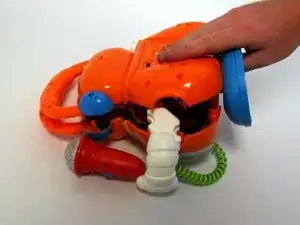

Осторожно приподнимите заднюю панель.

Будьте осторожны, чтобы не потянуть за соединения проводов.

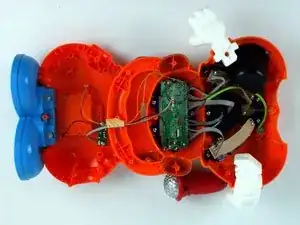

Аккуратно поместите заднюю панель под верхнюю панель, чтобы верхушки были обращены друг к другу, как показано на картинке.

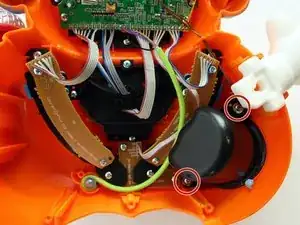

Снимите два винта Phillips #1 размером 7,9 мм на крышке динамика.

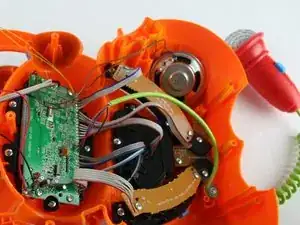

После удаления винтов снимите черную пластиковую крышку динамика, чтобы получить доступ к динамику.

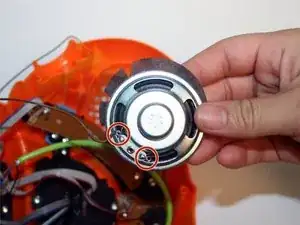

Отпаивайте динамик в точках пайки для его удаления.

Узнайте больше о пайке и отпайке соединений здесь.

Чтобы собрать устройство, выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
