Руководство по ремонту LED-экранов Tokidos Play Cubes

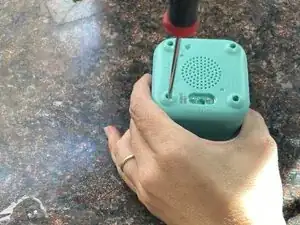

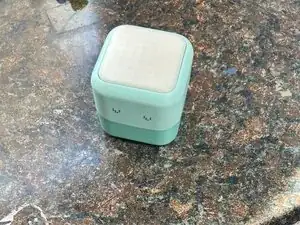

Возьмите маленькую отвертку. Переверните кубик. Выкрутите винты. Пока все довольно просто. Положите винты в место, где вы их не потеряете. Это должно быть достаточно прочным, чтобы выдержать ваши дети после завершения ремонта.

Отключите кабели JST. Не отключайте антенну, идущую к ESP. Я имею в виду, вы можете, но мне сказали, что это может быть сложно подключить обратно, и я уважаю это. Это также не обязательно, чтобы добраться до верхней части.

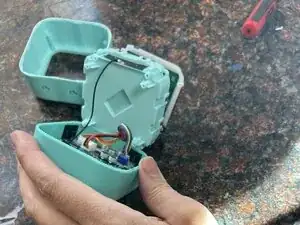

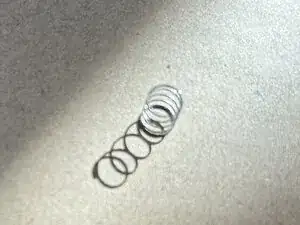

Аккуратно выкрутите голову. Главное, на что стоит обратить внимание, — это пружина. Она легко теряется. Она магнитная, если что. Дополнительное фото пружины отдельно на случай, если будет нужна идентификация.

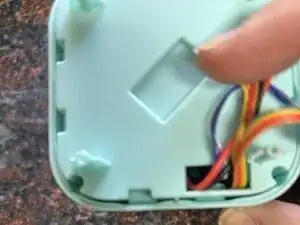

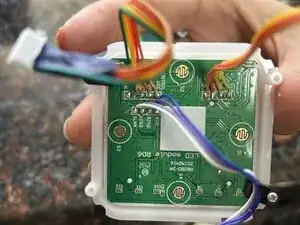

Там есть провода. У меня были оборваны зеленый и желтый. Обычно зеленый провод будет поврежден. Обнажите провод. Существует достаточно припоя, вы можете просто прижать оловянный утюг и расплавить, а затем он снова затвердеет. Мне пришлось заклеить верхнюю часть шнура, потому что я немного слишком увлекся с паяльником.

После завершения используйте горячий клей так, как будто вы делаете поделки на уровне пяти минут... потому что... дети.

Найдите эту чертову пружину снова. Сборка. Спереди есть небольшой желоб, чтобы вы могли правильно установить. Скрытые технологии, просто, стильно, эффективно.

Кабели подключаются только одним способом, так что не стоит беспокоиться о ориентации или положении кабелей. Внутренние части имеют уникальные внешние элементы, отмеченные размером или цветом.

Затем закрутите винты, которые не скатились с вашего стола. Надеюсь, все 4.

Проверьте. Убедитесь, что оно работает. Потому что если нет, ваши дети заплакают.
