Ремонт сломанного уха Toniebox
Используйте это руководство, если одно из ушей перестало работать.
Если кнопка не повреждена и только кабель оторван, пропустите шаги по замене кнопки.
Если кнопка сломана, но кабель не оторван, пропустите шаги по ремонту кабеля.
Шаг 1
Положите Toniebox на ровную поверхность (например, стол или верстак).
Надавите и поверните Toniebox против часовой стрелки, чтобы разблокировать два защёлкивающихся фиксатора под нижней крышкой.
Вы услышите «клик», когда два фиксатора отпустят.
Шаг 2
Снимите нижнюю крышку.
Шаг 3
Выверните винт Phillips #1 внизу Toniebox.
Шаг 4
Подденьте и выньте внутреннюю часть из пеноматериального отсекателя.
Шаг 5
Вытяните внутреннюю пластиковую часть из корпуса.
Ослабьте два винта в отсеке для батареи и затем аккуратно извлеките отсек для батареи.
Шаг 6

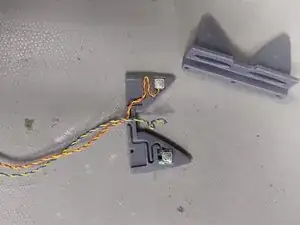

Снимите уши с Toniebox согласно базовой инструкции по разборке Toniebox. Будьте особенно осторожны, чтобы не повредить разъём на плате.

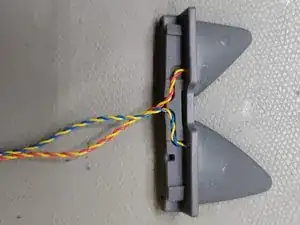

Осторожно потяните внутренние части ушей вниз и наружу. Не тяните за кабель!
Используйте пинцет, чтобы аккуратно вынуть неисправную кнопку и плату из силиконового уха. Если кабель не оторван, постарайтесь не повредить его.
Шаг 7

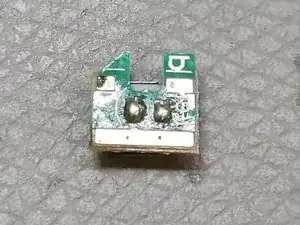

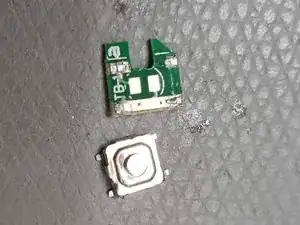

Отпаяйте неисправную кнопку от платы. Лучший способ — использовать фен для пайки/паяльник около 360 °C.

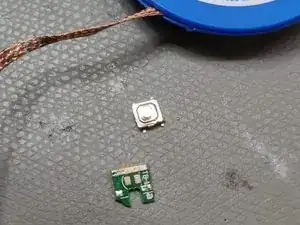

Удалите излишки припоя при помощи оплетки для выпайки.
Шаг 8

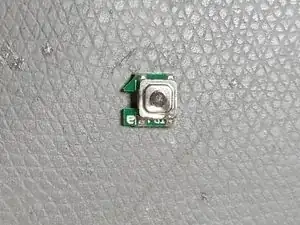

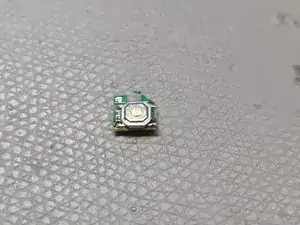

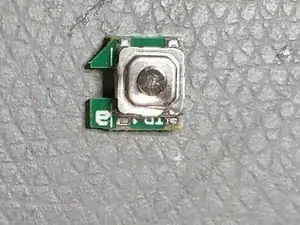

Припаяйте новую кнопку бессвинцовым припоем.
Шаг 9

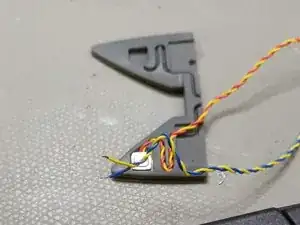

Удалите остатки обломанных жил с контактных площадок при помощи паяльника.
Изолируйте примерно 3 мм каждой жилы провода.

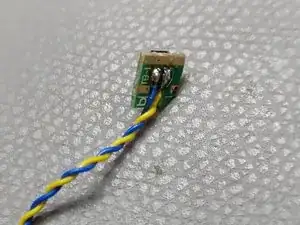

Нанесите припой на каждую площадку и припайте жилы сзади платы. По одной жиле на каждую площадку. Следите, чтобы жила не касалась открытых медных поверхностей.
Шаг 10

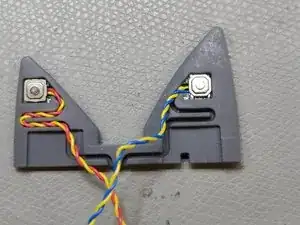

Аккуратно вставьте плату обратно в ухо.

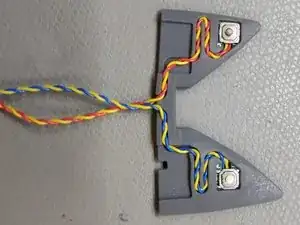

Разместите провод в предназначенных каналах.
Заверните внутренние части уха обратно в силиконовую оболочку, ориентируясь по кнопкам.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
