Замена пружины ударного механизма карабина Daisy Model 10

Убедитесь, что предохранитель включён!

Разместите карабин так, чтобы скоба для ремня и кожаная струна были направлены вверх.

Найдите головку винта на рычаге взведения.

Один винт должен быть с каждой стороны скобы для ремня и один на узле рычага взведения.

Вставьте крестообразную отвертку №2 в матово-чёрный винт диаметром 11/16 дюйма на узле рычага взведения. Поворачивайте против часовой стрелки.

Полностью выкрутите винты.

Обратите внимание на чёрные шайбы на другой стороне карабина. Следите за ними, они могут выпасть после снятия винтов.

Снимите рычаг взведения, проведя пальцами доминантной руки через рукоять рычага взведения.

Держа пальцы в рукояти, сдвиньте рычаг в сторону приклада карабина.

Наконец, потяните рычаг взведения и карабин в противоположные стороны, чтобы снять рычаг взведения.

После снятия рычага взведения поместите карабин так, чтобы скоба для ремня была направлена вверх.

Найдите винты по обе стороны скобы для ремня.

Используя крестообразную отвертку №2, поворачивайте против часовой стрелки.

Полностью выкрутите два винта.

Обратите внимание на две шайбы на другой стороне карабина. Следите за ними, они могут выпасть после снятия винтов.

Теперь поверните карабин так, чтобы была видна верхняя часть.

Найдите винт, расположенный над скобой для ремня, там, где чёрный металл соприкасается с деревянным прикладом.

Используя ту же крестообразную отвертку №2, поворачивайте против часовой стрелки.

Полностью выкрутите винт.

Учтите, что этот винт другой длины и к нему не прикреплена шайба.

Поместите доминантную руку на деревянный приклад, а другую руку на металлический ствол.

Сдвигайте приклад от карабина, пока он не освободится от металлических зажимов.

Приклад не выйдет быстро. Металлические зажимы держат приклад плотно, поэтому он вставлен с натягом.

Пошатывая ударный механизм, потяните его из заднего отверстия карабина.

На ударном механизме есть масло, он может быть скользким.

Извлечение ударного механизма может потребовать манёвров и времени.

Держите ударный механизм так, чтобы спуск был направлен от Вас.

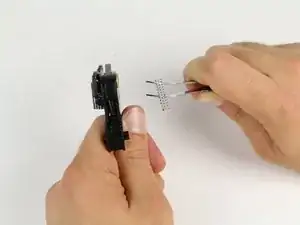

Найдите повреждённую пружину, прикреплённую к ударному механизму.

Возьмите пинцет и поместите одно плечо рядом с верхней частью пружины.

Разместите другое плечо пинцета ближе к нижней части пружины.

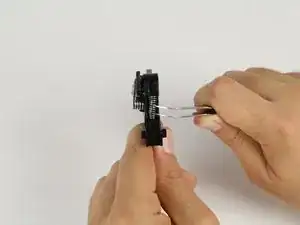

Вставьте пинцет в пружину примерно на сантиметр, позволив пинцету слегка проникнуть в витки пружины.

Сожмите пинцет, сжимая пружину, пока пружина не освободится от ударного механизма.

Пружина может вылететь, если её снимать неаккуратно!

Пружина мала и её легко потерять.
