Замена уплотнительных колец (O-rings) в затворе Planet Eclipse Etha
Иногда уплотнительные кольца в затворе Etha изнашиваются и требуют замены. К счастью, Planet Eclipse спроектировала эту часть маркера так, чтобы её можно было легко разбирать и собирать обратно.
Шаг 1

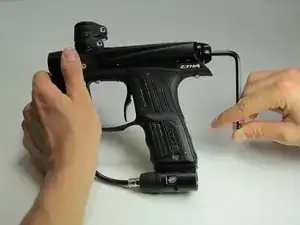

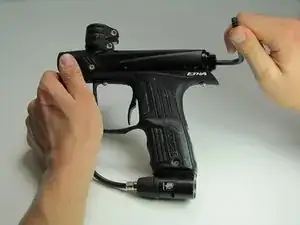

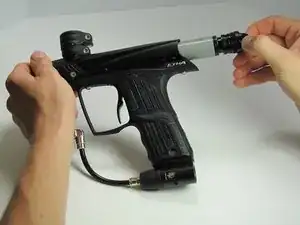

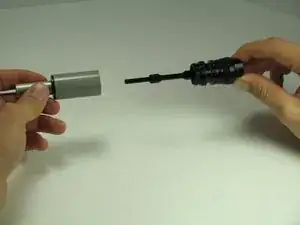

Используя 1/4" шестигранный ключ, поверните затвор против часовой стрелки и снимите его.
Шаг 2

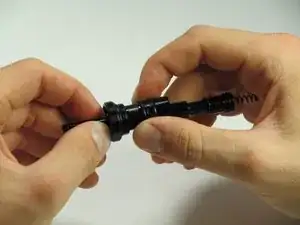

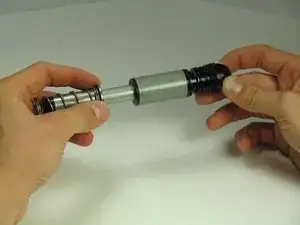

Сдвиньте наконечник затвора и пружину с основной сборки.
Держите под рукой полотенце — вы можете испачкать руки смазкой.
Шаг 3

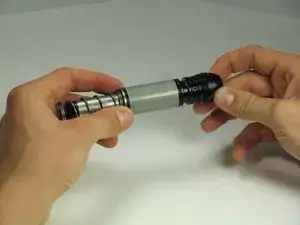

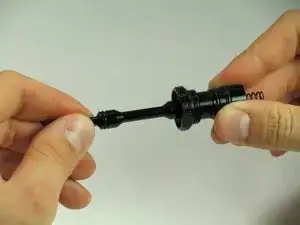

Открутите корпус от остальной части затвора.
Снова возможно попадание смазки на руки при выполнении этого шага.
Шаг 4

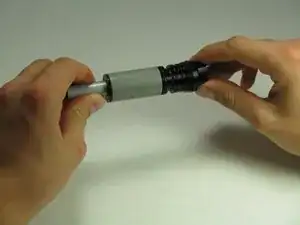

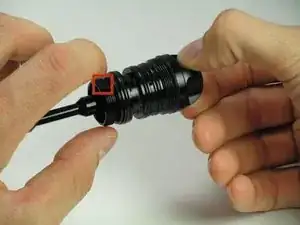

Возьмитесь за показанную плоскую поверхность.

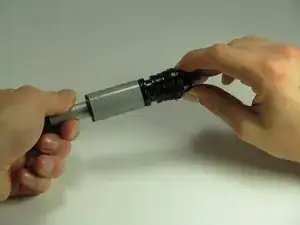

Открутите эту часть против часовой стрелки, чтобы снять её.
Если открутить часть сложно, попробуйте использовать небольшой ключ.
Шаг 5

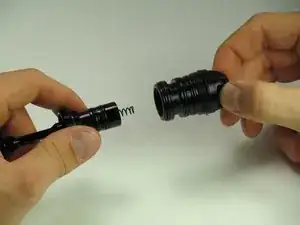

Возьмите резьбовую крышку и сдвиньте её от пружины.
Теперь затвор должен состоять из трёх частей.
Резьбовая крышка — это та же деталь, которую вы откручивали в предыдущем шаге.
Шаг 6

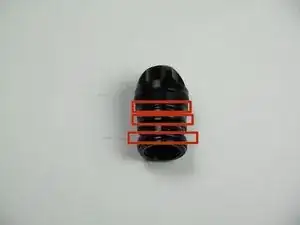

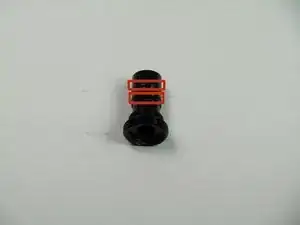

Замените и смажьте 9 отмеченных уплотнительных колец.
Удаление уплотнительных колец будет объяснено в следующем шаге.
Шаг 7

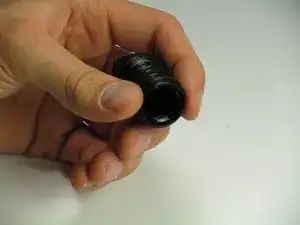

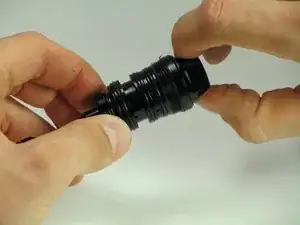

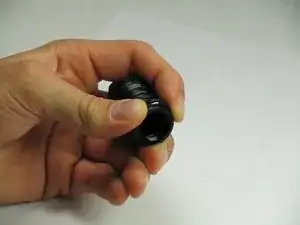

Возьмите уплотнительное кольцо по бокам.
Сожмите кольцо вверх, чтобы создать зазор между металлом и кольцом.
Используйте небольшой предмет, чтобы просунуть его в петлю и аккуратно снять кольцо.
Рекомендуем использовать небольшой шестигранный ключ для этой операции.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
