Разборка рамы Planet Eclipse Etha

Удерживайте кольцо внизу 90-градусного серебряного соединения спереди маркера.

Тяните сильно, но медленно, за макролайн, пока он не выйдет из серебряной детали.

Макролайн — это черный шланг, соединяющий регулятор с выходом на баллон.

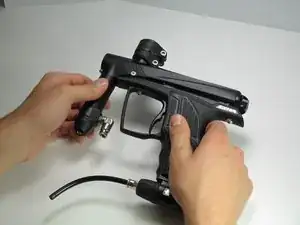

Снимите регулятор, выкручивая его по часовой стрелке.

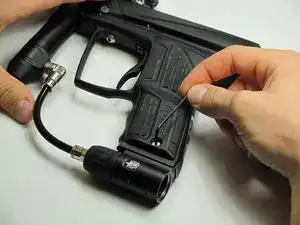

Используйте шестигранный ключ 5/64", чтобы снять указанный винт.

Снимите панель рукоятки, аккуратно удерживая нижнюю часть панели и поднимая её.

Если вы просто заменяете батарею, пропустите следующий шаг.

Винты в данном руководстве взаимозаменяемы с теми, что показаны в руководстве по замене датчиков.

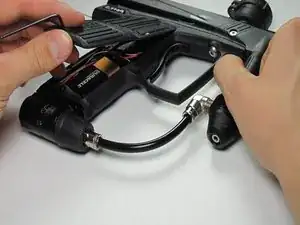

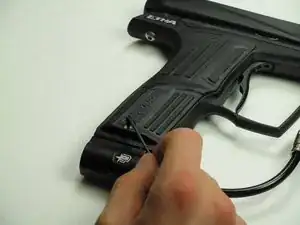

Переверните маркер и используйте шестигранный ключ 5/64", чтобы снять указанный винт.

Снимите панель рукоятки, аккуратно удерживая нижнюю часть панели и поднимая её.

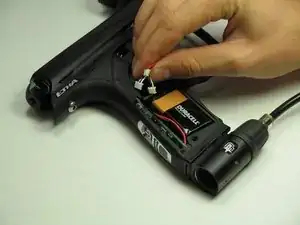

Аккуратно снимите 9V батарею и разъем.

Снимите 9V батарею с разъема.

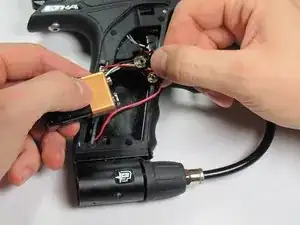

Осторожно отключите три разъема от печатной платы.

Не беспокойтесь о том, в каком направлении подключать разъемы, они не встанут на плату неправильно.

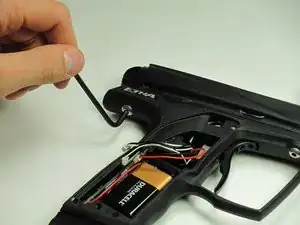

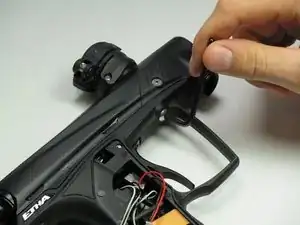

Используйте шестигранный ключ 1/8", чтобы открутить два винта с куполовидной головкой, поворачивая их против часовой стрелки.
