Замена соленоида Planet Eclipse Etha

Убедитесь, что вы твердо держитесь за кольцо на нижней части 90-градусного серебряного соединителя спереди маркера.

Энергично, но медленно потяните за макролинию, где она выходит из серебряного элемента, пока она не выйдет.

Макролиния — это черный шланг, соединяющий регулятор с соединением для баллона.

Удалите регулятор, открутив его по часовой стрелке.

Используйте шестигранный ключ 5/64", чтобы удалить указанный болт.

Снимите панель рукоятки, осторожно держась за нижнюю часть панели и поднимая её.

Если вы только заменяете батарею, пропустите следующий шаг.

Болты в этом гайде взаимозаменяемы с теми, что показаны в гид по замене глаз.

Переверните маркер и используйте шестигранный ключ 5/64", чтобы удалить указанный болт.

Снимите панель рукоятки, осторожно держась за нижнюю часть панели и поднимая её.

Осторожно извлеките батарею 9V и разъем.

Удалите батарею 9V из разъема.

Осторожно отключите три разъема от платы.

Не беспокойтесь о том, чтобы запомнить направление подключения разъемов, они не подойдут к плате в неправильном направлении.

Используйте шестигранный ключ 1/8", чтобы удалить два винта с круглой головкой, поворачивая их против часовой стрелки.

Будьте очень осторожны на этом шаге, чтобы не повредить соленоид или проводку.

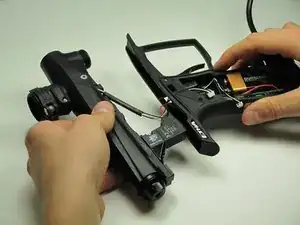

Осторожно разделите верхнюю и нижнюю части маркера.

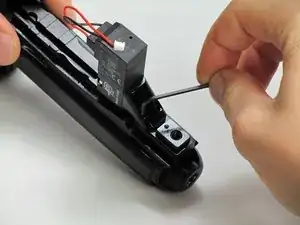

Удалите два черных шестигранных болта, которые соединяют крепление соленоида с корпусом.

Используйте шестигранный ключ 5/64", чтобы повернуть каждый винт против часовой стрелки.

Удалите два винта с крестовой головкой, которые соединяют соленоид с его креплением.

Используйте отвертку с крестовой головкой и поворачивайте каждый винт против часовой стрелки.

Не пытайтесь разобрать соленоид. Намеренное разборка или вмешательство в соленоид аннулирует гарантию производителя.
