Замена сенсоров (Eyes) Planet Eclipse Etha

Плотно захватите кольцо в основании серебристого углового фитинга 90 градусов на передней части маркера.

Резко, но медленно потяните за макролайн там, где он выходит из серебристой детали, пока он не выйдет.

Макролайн — это чёрный шланг, соединяющий регулятор с соединением баллона.

Снимите регулятор, откручивая его по часовой стрелке.

Используйте шестигранный ключ 5/64" чтобы вынуть показанный винт.

Снимите панель рукояти, аккуратно удерживая низ панели и поднимая её вверх.

Если вы меняете только батарею, пропустите следующий шаг.

Винты в этом руководстве взаимозаменяемы с показанными в руководстве по замене сенсоров.

Переверните маркер и используйте шестигранный ключ 5/64" чтобы вынуть показанный винт.

Снимите панель рукояти, аккуратно удерживая низ панели и поднимая её вверх.

Осторожно извлеките 9В батарею и разъём.

Отсоедините 9В батарею от разъёма.

Осторожно отсоедините три разъёма от печатной платы.

Не беспокойтесь о запоминании направления разъёмов — они не подойдут к плате в неправильном направлении.

Используйте шестигранный ключ 1/8" чтобы открутить два винта с полукруглой головкой, поворачивая их против часовой стрелки.

Будьте очень осторожны на этом шаге, чтобы не повредить соленоид или проводку.

Аккуратно разделите верхнюю и нижнюю часть маркера.

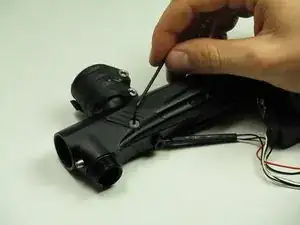

Используйте шестигранный ключ 5/64" чтобы повернуть винт против часовой стрелки.

Осторожно извлеките винт и отложите в сторону.

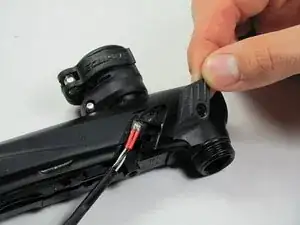

Снимите панель и отложите в сторону.

Осторожно переверните маркер.

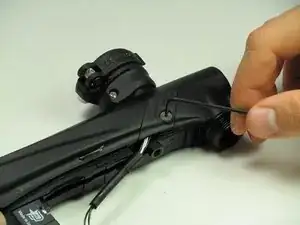

Используйте шестигранный ключ 5/64" чтобы повернуть винт против часовой стрелки.

Извлеките винт и отложите в сторону.

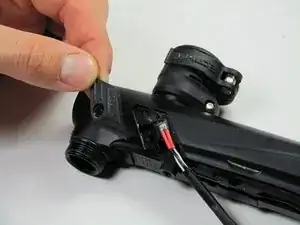

Осторожно снимите панель и отложите в сторону.

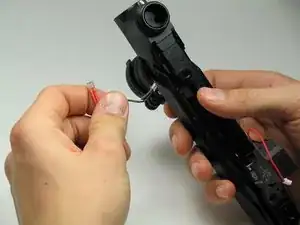

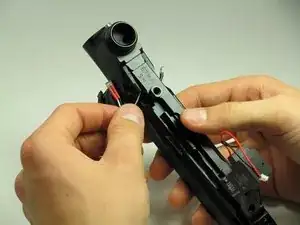

Удерживая маркер одной рукой, аккуратно вытяните сенсоры другой рукой.
