Как смазать карабин Daisy Model 10

Убедитесь, что предохранитель включён!

Разместите карабин так, чтобы погонное кольцо и кожаный шнурок были направлены вверх.

Найдите головку винта на взводной рукояти.

Один винт должен быть с каждой стороны погона и один в сборке взводной рукояти.

Вставьте крестовую отвёртку #2 в матовый чёрный винт 11/16 дюйма в сборке взводной рукояти. Вращайте против часовой стрелки.

Полностью выньте винты.

Осторожно с чёрными шайбами на другой стороне карабина. Следите за ними, так как они выпадут после удаления винтов.

Снимите взводную рукоять: просуньте пальцы ведущей руки через ручку взводной рукояти.

Держа пальцы в ручке, сдвиньте рукоять в направлении приклада.

Наконец, потяните взводную рукоять и карабин в противоположных направлениях, чтобы извлечь рукоять.

После снятия взводной рукояти разместите карабин так, чтобы погонное кольцо было направлено вверх.

Найдите винты по обе стороны погона.

Используя крестовую отвёртку #2, вращайте против часовой стрелки.

Полностью выньте оба винта.

Осторожно: по другую сторону карабина находятся две шайбы. Следите за ними, они выпадут после снятия винтов.

Теперь поверните карабин так, чтобы была видна его верхняя часть.

Найдите винт, расположенный над погонным кольцом, где чёрный металл соприкасается с деревянным прикладом.

Используя ту же крестовую отвёртку #2, вращайте против часовой стрелки.

Полностью выньте винт.

Учтите, что этот винт имеет другую длину и к нему не прикреплена шайба.

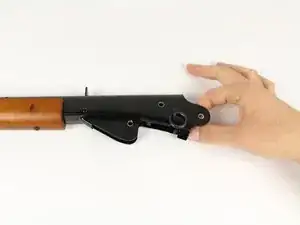

Положите ведущую руку на деревянный приклад, а другую — на металлический ствол.

Сдвиньте приклад от карабина, пока он не освободится от металлических захватов.

Приклад не выйдет быстро. Металлические захваты плотно удерживают приклад, поэтому посадка плотная.

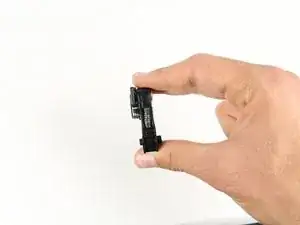

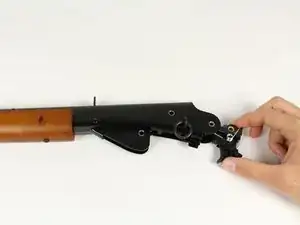

Покачивая ударный механизм, вытяните его через заднее отверстие карабина.

На ударном механизме есть масло, он может быть скользким.

Извлечение ударного механизма может потребовать манёвров и времени.

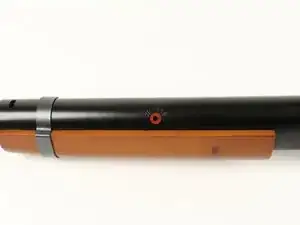

Найдите отверстие для масла над центром цевья.

Цевьё — это деревянная часть оружия, не являющаяся прикладом.

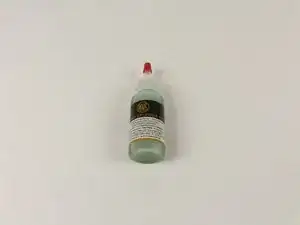

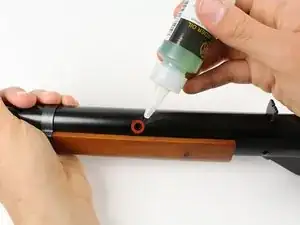

Капните в отверстие для масла две капли масла с вязкостью 20.

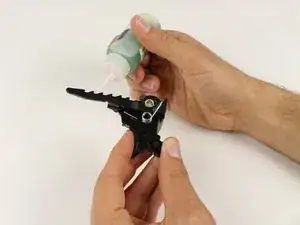

Нанесите две–три капли масла на рифлёную часть ударного механизма.

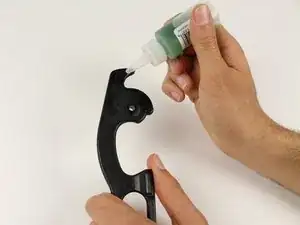

Нанесите две–три капли масла на взводную рукоять, справа от отверстия для винта.

Это будет рядом с точкой, вокруг которой вращается взводная рукоять.
