Замена руки шатра с прямыми ножками

Шаги 1-3 предназначены для удаления сломанной руки.

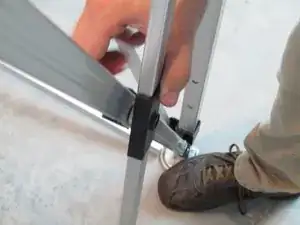

На верхнем суставе будет находится гайка сзади, которая удерживает винт на месте.

Используйте ключ, чтобы удерживать гайку.

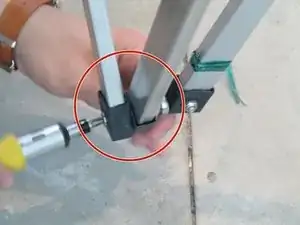

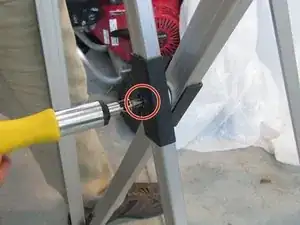

Используйте крестовую отвертку, чтобы открутить винт.

Повторите шаг 1 для оставшихся двух суставов.

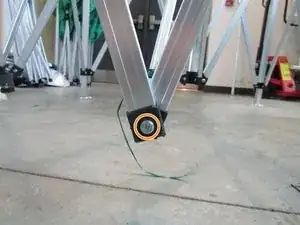

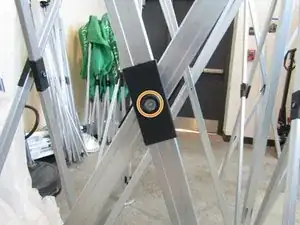

Нет необходимости удерживать гайку ключом для среднего сустава, так как этот сустав соединяет две руки.

Гайка находится посередине двух рук, поэтому, как только вы ослабили винт, черный соединитель снимется.

Удерживайте гайку на месте и продолжайте откручивать винт.

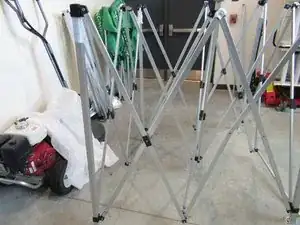

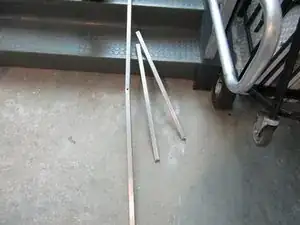

Удалите руку(и) после того, как все три сустава будут откручены.

Шаги 4-7 предназначены для замены рук.

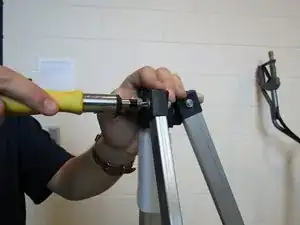

Установите новую руку, начиная снова с верхнего сустава.

Пропустите винт через отверстие и навинтите гайку с задней стороны винта.

Удерживайте гайку ключом, пока затягиваете винт.

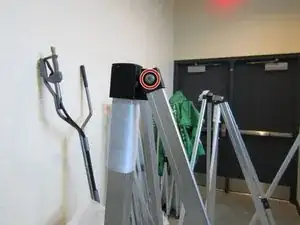

На среднем суставе пропустите винт через отверстие в черном пластиковом соединителе и через соединяющиеся руки.

Используйте крестовую отвертку, чтобы затянуть винт на месте.

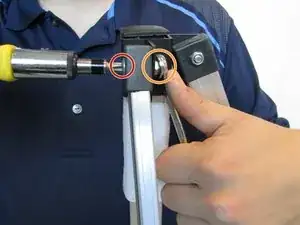

Повторите шаг 4 для нижнего сустава.

Не забудьте использовать ключ, чтобы удерживать гайку на месте, пока затягиваете винт.
