Замена мотора Toloco EM26
Устройство перегревается? В следующих шагах показано, как снять и заменить мотор. Для этой замены вам понадобятся пластиковая лопатка чёрного цвета, насадка-шестигранник и отвертка Phillips #00.
Шаг 1

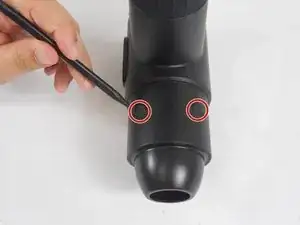

С помощью чёрной лопатки снимите две резиновые заглушки, чтобы открыть расположенные под ними винты.
Шаг 2

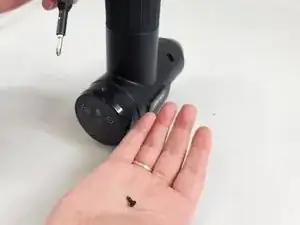

Отверните открывшиеся винты на днище массажного пистолета.
Шаг 3

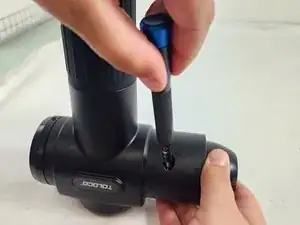

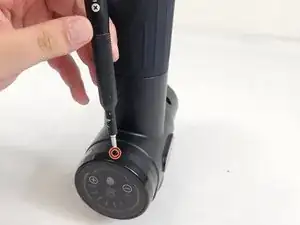

Отверните маленький чёрный винт на кромке круглой пластины.
Шаг 4

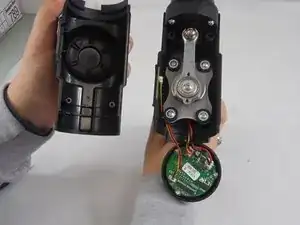

Снимите крышку массажного пистолета, следите, чтобы задняя часть с интегральной схемой не отвалилась — удерживайте её при снятии крышки.
Шаг 5

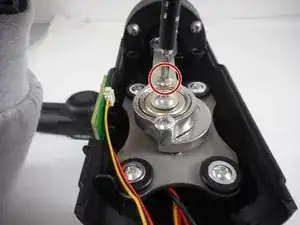

Снимите два серебристых винта 8,24 мм в верхней части рычага с помощью отвертки Phillips #00.
Шаг 6

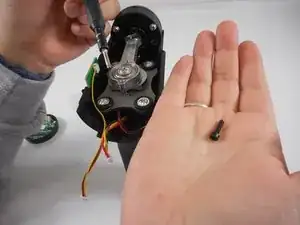

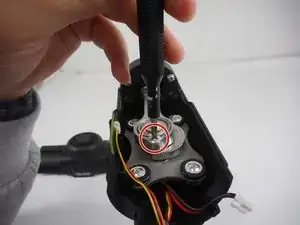

Удалите чёрный винт 14,85 мм с нижней стороны поворотного рычага, используя насадку-шестигранник.
Шаг 7

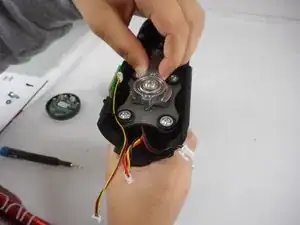

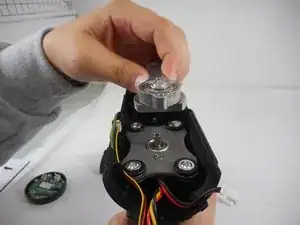

Возьмитесь за поворотный рычаг и аккуратно потяните вверх, чтобы снять его с устройства.
Шаг 8

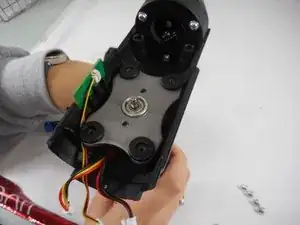

Отвинтите четыре серебристых винта 11,26 мм с каждой стороны рамки мотора с помощью отвертки Phillips #00.
Шаг 9

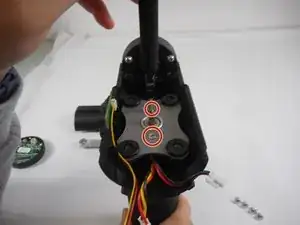

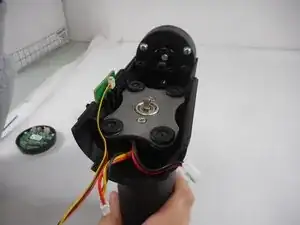

Удалите два серебристых винта 6,14 мм, расположенных на верхней пластине, с помощью отвертки Phillips #00.

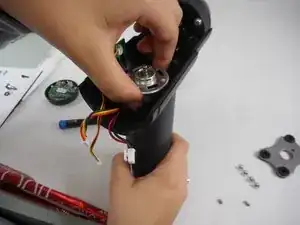

Возьмитесь за пластину и аккуратно потяните вверх, чтобы снять её с устройства.
Шаг 10

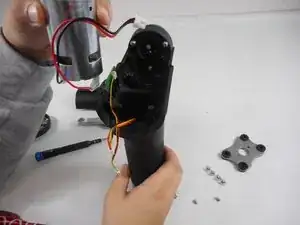

Снимите верхнюю часть мотора и аккуратно извлеките его из устройства.
Убедитесь, что проводка отсоединена от большой материнской платы.
Заключение
Для сборки устройства повторите эти инструкции в обратном порядке.
