Замена аккумулятора Babyliss E986E

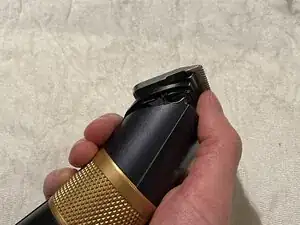

Нажмите снизу со стороны лезвия, чтобы снять.

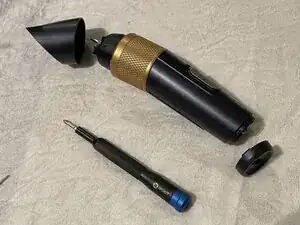

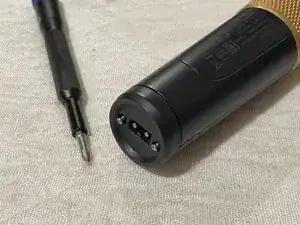

Используйте отвертку PH1, чтобы выкрутить 4 видимых винта, удерживающих обе торцевые крышки (по 2 винта на крышку).

Установите селектор на «3 мм» и снимите его с триммера (потребуется усилие).

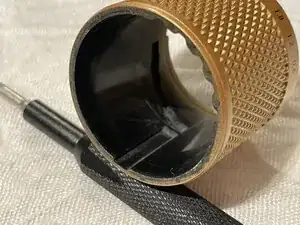

Если посмотреть на вторую фотографию, видно, что под направляющей, которая фактически выбирает длину подстригания, есть вертикальная выемка, и над ней выступ между ней и направляющей длины.

Причина, по которой кольцо трудно снять, — этот небольшой выступ.

Вертикальная выемка также поможет при сборке триммера после завершения работ.

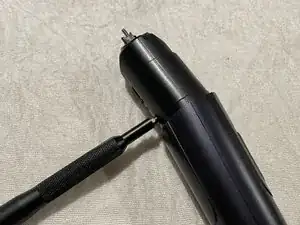

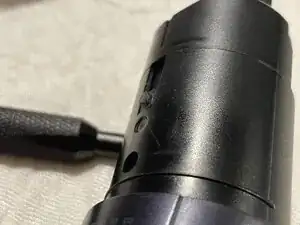

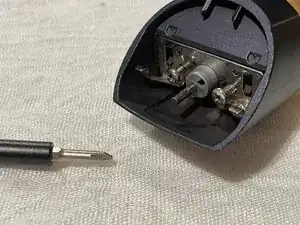

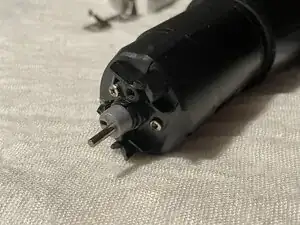

Используйте отвертку PH1, чтобы выкрутить винт, удерживающий основные части корпуса вместе, а также 2 винта сверху, удерживающие мотор на месте.

Разведите корпус, начиная снизу; для создания рычага можно использовать монтажные лопатки или плоскую отвертку (хотя плоская отвертка, скорее всего, немного повредит триммер).

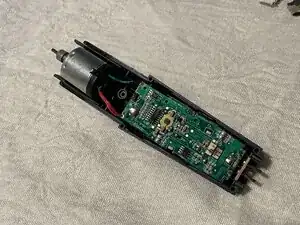

Это откроет внутренности триммера. Аккумулятор расположен под печатной платой.

Чтобы вынуть печатную плату, отожмите защёлки, удерживающие её около нижней части, и она выскользнет. Мотор был откручен на шаге 4 и тоже выскользнет.

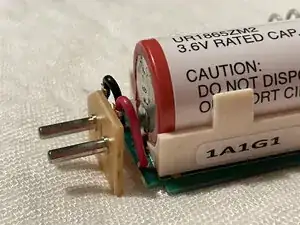

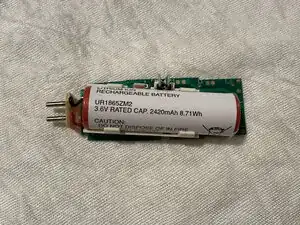

Аккумулятор — стандартный литий-ионный 3,6 В, такие можно найти дешёво в интернете.

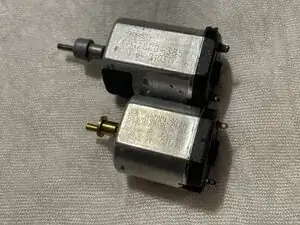

Постоянный двигатель — FF 128PD, и конец триммера можно снять. Этот мотор трудно найти в интернете, но можно купить FF360 — он чуть короче, но расстояние между крепёжными винтами такое же и подходит для этого триммера.

К счастью, в этих триммерах используется широко доступный литий-ионный аккумулятор 3,6 В. Такие продаются повсеместно на сайтах вроде aliexpress. Неважно, совпадает ли деталь точно, главное — одинаковое напряжение. Если ёмкость новой выше — это только плюс.

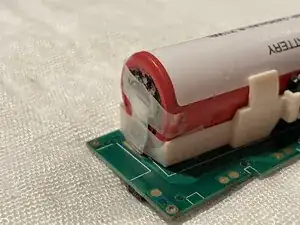

Аккумулятор зафиксирован лентой и двумя металлическими пластинами, припаянными к плате и аккумулятору.

Удалите металлические пластины как можно аккуратнее; не критично, если вы их отрежете или повредите, их легко сделать заново.

Извлеките старый аккумулятор.

Установите новый аккумулятор; если вы сохранили оригинальные металлические контакты, убедитесь, что они соприкасаются, и зафиксируйте их изолентой.

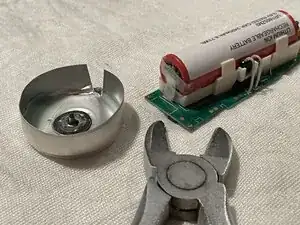

Если вы повредили старые контакты, я отрезал кусочек от старой свечи, чтобы сделать новую металлическую пластину на положительном выводе аккумулятора и закрепил её лентой (лучше использовать изоленту).

Соберите устройство в обратном порядке!
