Замена моторчика постоянного тока Babyliss Lithium Performance (E986E)

Поднимите с торцевой стороны, чтобы снять.

Используйте отвертку PH1 для удаления 4 видимых винтов, крепящих крышки с обеих сторон (по 2 винта на крышку).

Установите селектор на "3 мм" и снимите его с машинки (это требует некоторых усилий).

Если вы посмотрите на второе изображение, то увидите, что под направляющей, которая на самом деле выбирает длину стрижки, есть вертикальная выемка, и над ней выступ между ней и направляющей длины.

Причина, по которой кольцо сложно снять, заключается в этом выступе.

Вертикальная выемка также поможет при сборке машинки, когда вы закончите.

Используйте отвертку PH1, чтобы удалить винт, скрепляющий основные части корпуса, а также 2 винта сверху, крепящих мотор на месте.

Раздвиньте корпус, начиная с нижней части, вы можете использовать долото или плоскую отвертку для получения рычага (хотя плоская отвертка, вероятно, немного повредит вашу машинку).

Это откроет внутренности машинки. Батарея прикреплена под печатной платой.

Чтобы снять печатную плату, потяните за язычки, удерживающие её на месте внизу, и она выйдет. Мотор был откручен на шаге 4 и также выйдет.

Батарея - стандартная литий-ионная батарея на 3,6 В, вы можете купить её дешево в интернете.

Двигатель постоянного тока - FF 128PD, и конец машинки можно снять. Этот мотор невозможно найти в интернете, но вы можете купить вместо него FF360, он немного короче, но расстояние между винтами то же самое и подходит для этой машинки.

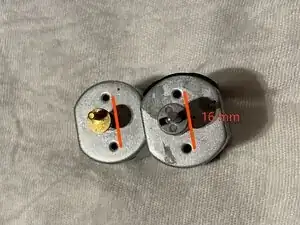

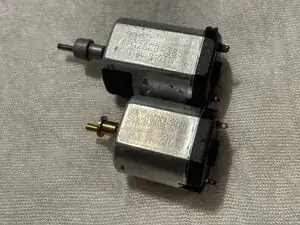

Оригинальный мотор для этих машинок - 3,6 В постоянного тока с номером детали FF-128PD. Но его невозможно найти в интернете. Вам нужно найти замену с расстоянием между винтами 16 мм и той же или меньшей шириной/глубиной. FF-360SA является подходящей заменой, кроме крепления вала.

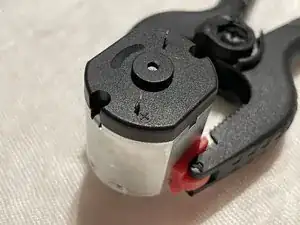

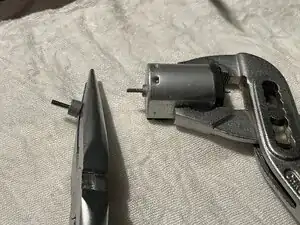

Крепление вала на оригинальном моторе FF-128PD, похоже, уникально для этой модели, поэтому нам нужно будет снять его с оригинального мотора и установить на новый перед началом пайки. Вы можете использовать плоскогубцы для получения рычага на конце вала.

Следуйте существующему руководству по разборке.

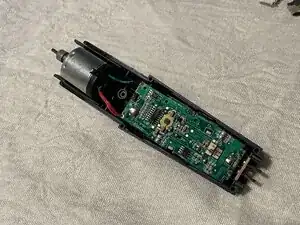

Отсоедините печатную плату от корпуса и выдвиньте мотор наружу.

Отпаивайте мотор от печатной платы (или оторвите кабели, если у вас есть запасные).

Припаяйте новый мотор (убедитесь, что не перепутали плюсовой и минусовой провод!)

Соберите и протестируйте.
