Замена большой материнской платы Toloco EM26
Не работает сенсорный экран? В этом руководстве объясняется, как снять и заменить большую материнскую плату, расположенную на задней стороне сенсорной панели. Для этого ремонта вам понадобятся черная лопатка и отвертка Phillips #00.
Материнская плата — это "мозг" каждого электронного устройства. Ее неисправность может привести к поломке всего устройства или отдельных функций. Поэтому, если у вас возникают проблемы с работой устройства, это может быть вызвано неисправной материнской платой.
Шаг 1

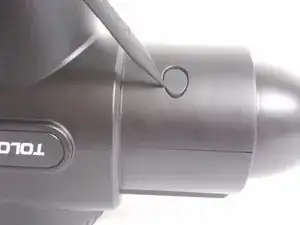

Удалите резиновые элементы в нижней части корпуса массажного пистолета с помощью лопатки, вставив ее между резиной и пластиком, и используйте кончик лопатки, чтобы поддеть резину.
Шаг 2

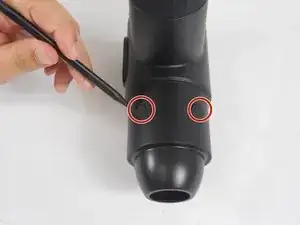

Удалите два винта размером 13.48 мм в нижней части массажного пистолета с помощью отвертки Phillips #00.
Шаг 3

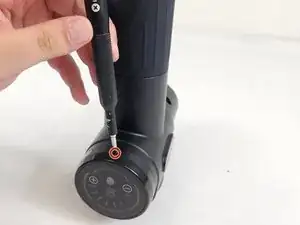

Удалите маленький черный винт размером 8.11 мм на краю круглой пластины с помощью отвертки Phillips #00.
Шаг 4

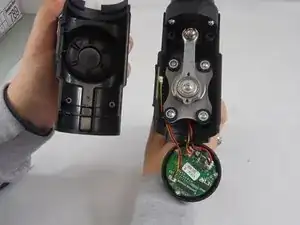

Снимите крышку массажного пистолета, просто подняв ее с устройства.
Будьте осторожны, держите крышку, так как задняя часть пистолета может упасть.
Шаг 5
Вытяните заднюю сенсорную панель, чтобы получить доступ к большой материнской плате.
Шаг 6

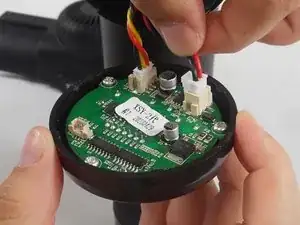

Отключите три кабеля от большой материнской платы.
Самый большой кабель имеет маленький рычажок, который нужно нажать вниз перед тем, как вытаскивать.
Шаг 7

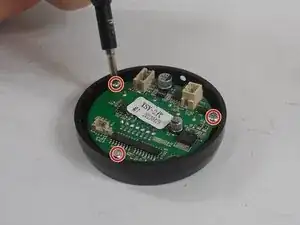

Удалите три серебряных винта размером 7.66 мм с большой материнской платы с помощью отвертки Phillips #00.
Шаг 8

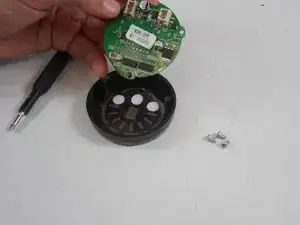

Удалите большую материнскую плату для замены.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
