Замена переключателя громкости фонарика VTech Spin and Learn Color

Найдите отсек для батареек на задней части фонарика, как на фото.

Отверните один винт Филлипс #1 длиной 8 мм.

Винт останется прикреплённым к крышке, которую нужно снять.

Поднимите крышку отсека для батареек, чтобы получить доступ к контактам. Удалите батарейки.

Найдите светло-голубой корпус динамика на нижней части фонарика.

Удалите три винта Филлипс #0 длиной 6 мм.

После снятия винтов отведите корпус от жёлтого корпуса фонарика. Будьте осторожны, чтобы не отсоединить белые провода от динамика, если не требуется замена динамика.

Найдите наклейки, закрывающие винты, на боковой стороне красного кольца. Эти две наклейки будут немного больше обычных. В этом случае с противоположных сторон кольца были изображены божья коровка и уточка.

Пластиковой лопаткой аккуратно снимите наклейки, поддевая по краям. Обращайтесь с ними осторожно, так как позже их нужно будет приклеить обратно.

Снимите два винта Филлипс #0 длиной 8 мм из направляющих винтов, расположенных под наклейками из шага три. Это видно на первом фото шага 2.

После успешного удаления винтов захватите одну половину кольца и мягко потяните, чтобы отделить её от жёлтого корпуса. Повторите с противоположной стороны — кольцо разъединится.

Отверните шесть винтов Филлипс #0 длиной 8 мм в каждом из точек, обведённых красным на первом изображении.

Чтобы открыть, разъедините две половины корпуса. Они должны разойтись довольно легко, но при необходимости можно использовать лопаточку, чтобы поддеть корпус. После разборки он должен выглядеть как на втором изображении.

После открытия основного корпуса вам нужно отвинтить винты Филлипс #0 длиной 6 мм, крепящие материнскую плату, чтобы добраться до переключателя громкости.

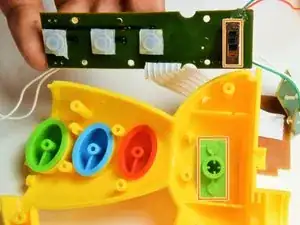

Переключатель громкости расположен в задней части материнской платы и установлен в слот, как показано на втором изображении.
