Замена материнской платы фонарика VTech Spin and Learn Color

Найдите отсек для батареек на задней стороне фонарика, как показано на фото.

Отвинтите один винт Phillips #1 длиной 8 мм.

Винт останется прикреплённым к крышке, которая будет снята.

Поднимите крышку отсека для батареек, чтобы получить доступ к клеммам. Извлеките батарейки.

Найдите светло-голубой корпус динамика в нижней части фонарика.

Удалите три винта Phillips #0 длиной 6 мм.

После снятия винтов оттяните корпус от жёлтого корпуса фонарика. Осторожно, чтобы не отключить белые провода от динамика, если замена динамика не требуется.

Найдите наклейки, закрывающие винты, на боковой стороне красного кольца. Эти две наклейки будут немного больше обычных. В этом случае на противоположных сторонах кольца были наклейки «божья коровка» и «утёнок».

С помощью пластиковой лопатки аккуратно снимите наклейки, поддев по краям. Обращайтесь с ними осторожно, поскольку их нужно будет приклеить обратно позже.

Удалите два винта Phillips #0 длиной 8 мм из направляющих винтов, найденных под наклейками в шаге 1. Это видно на первом фото шага 2.

После успешного удаления винтов захватите половину кольца и аккуратно потяните, чтобы отделить её от жёлтого корпуса. Повторите с противоположной стороны — кольцо разобрано.

Отвинтите шесть винтов Phillips #0 длиной 8 мм в каждой из точек, обведённых красным на первом изображении.

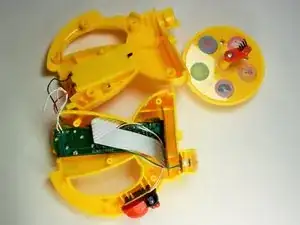

Чтобы открыть, разъедините две стороны корпуса. Они должны разойтись довольно легко, но при необходимости можно использовать лопаточку для поддёма. После разделения корпус должен выглядеть как на втором изображении.

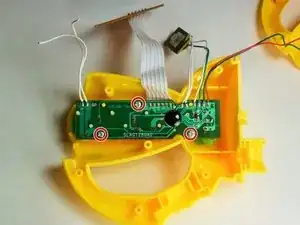

Далее найдите три винта Phillips #0 длиной 6 мм, выделенные на втором изображении, и удалите их против часовой стрелки.

Отпаять шесть проводных соединений, выделенных на третьем изображении. При необходимости используйте руководство iFixit для помощи по пайке. После удаления этих проводов основные разъёмы отключены, и можно перейти к шагу 2.

Теперь, когда основные провода и разъёмы удалены, пора отключить меньшие группы проводов.

Отпаять два провода, показанные в выделенном прямоугольнике. Потяните провода, чтобы освободить их — они отключены.

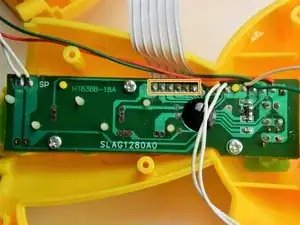

Наконец, отпаять группу из шести проводов в оранжевом выделенном прямоугольнике. Группа должна состоять из 3 белых, 1 красного и 2 зелёных проводов. После удаления материнская плата должна быть свободна для замены.

Обязательно запомните порядок проводов и их места для сборки.
