Ремонт батарейного блока детского телефона VTech Touch and Swipe
Для этого руководства требуется пайка; если у Вас нет опыта пайки, сначала ознакомьтесь с этим процессом, поскольку он требует работы с опасным инструментом. Это руководство, Как паять и выпаивать соединения, является полезным ресурсом.
Шаг 1

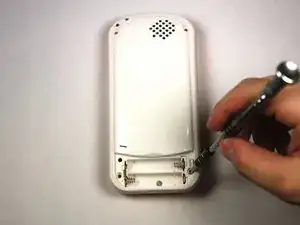

С помощью крестовой отвёртки Phillips #1 выкрутите 4,8-мм винт на крышке батарейного отсека, поворачивая отвёртку против часовой стрелки.
Шаг 2
Извлеките две батарейки AAA, поддев один конец батарейки и вынимая её строго вертикально.
Шаг 3
При сборке совместите выступ на крышке батарейного отсека со слотом на телефоне.
Шаг 4

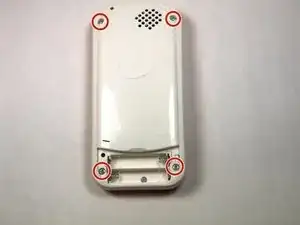

Снимите 4 винта длиной 13,8 мм, удерживающих заднюю панель устройства, используя крестовую отвёртку Phillips #1.
Шаг 5

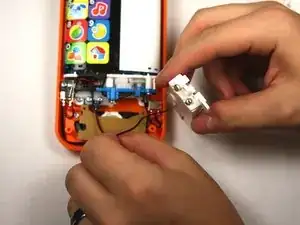

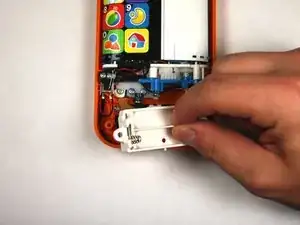

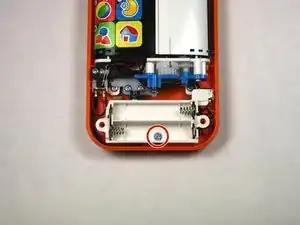

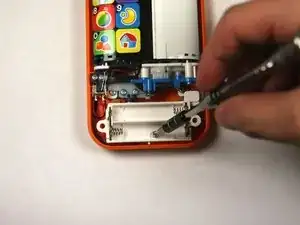

Удалите один крестовой винт 4,8 мм с головкой Phillips при помощи отвертки #0 и поднимите батарейный блок, осторожно не натягивая проводку.
Шаг 6

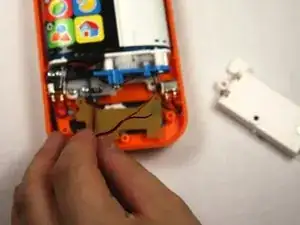

Если припой на корпусе батареи оторвался, вы увидите, что пара красного и чёрного проводов возле батарейного блока больше не соединена.
Вам нужно будет припаять эти провода обратно к двум серебристым контактным площадкам на корпусе батареи. Чёрный провод следует припаять к площадке, расположенной ближе к квадратному пластиковому элементу.
Убедитесь, что каждый провод припаян правильно, как показано, поскольку при пайке красного провода туда, где должен быть чёрный, устройство работать не будет.
Заключение
Для сборки устройства выполните перечисленные действия в обратном порядке.
Перевод руководства с ifixit.com
