Замена лампочки в фонарике VTech Spin and Learn Color

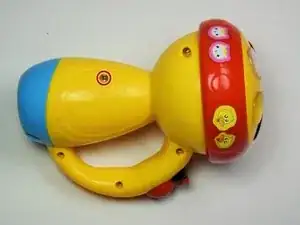

Найдите отсек для батареек на задней части фонарика, как показано на фото.

Выкрутите один винт Phillips #1 длиной 8 мм.

Винт останется прикреплённым к крышке, которая будет снята.

Поднимите крышку отсека для батареек, чтобы открыть клеммы. Удалите батарейки.

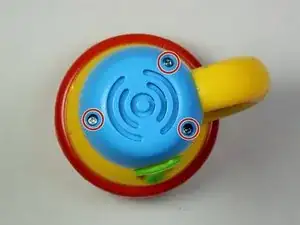

Найдите светло-голубой корпус динамика на днище фонарика.

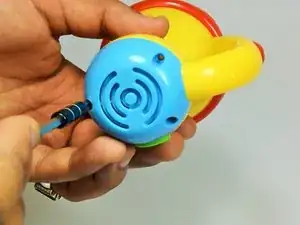

Снимите три винта Phillips #0 длиной 6 мм.

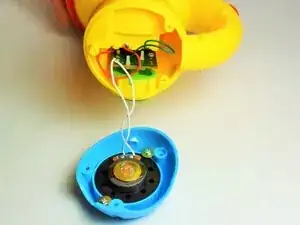

После удаления винтов оттяните корпус от жёлтого корпуса фонарика. Будьте осторожны, чтобы не отсоединить белые провода от динамика, если только не требуется его замена.

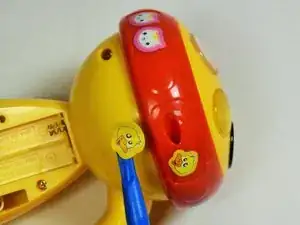

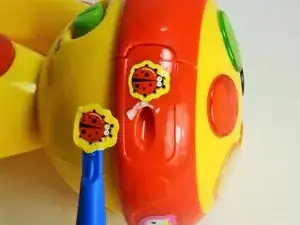

Найдите наклейки, закрывающие винты, на боковой стороне красного кольца. Эти две наклейки будут немного больше обычных. В этом случае это была божья коровка и утёнок на противоположных сторонах кольца.

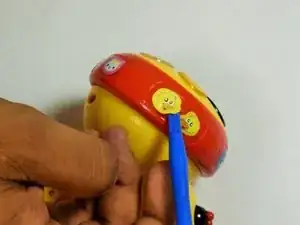

С помощью пластикового инструмента для вскрытия аккуратно снимите наклейки, поддев по краям. Обращайтесь с ними аккуратно, так как их нужно будет приклеить обратно позже.

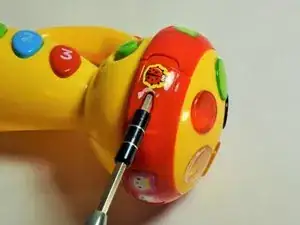

Снимите два винта Phillips #0 длиной 8 мм из каналов винтов под наклейками, обнаруженными на шаге три. Это видно на первом фото шага 2.

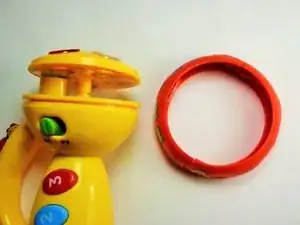

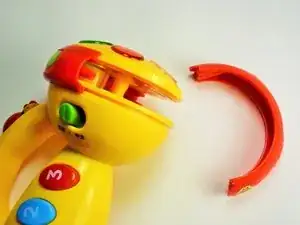

После успешного удаления винтов возьмите одну половину кольца и аккуратно потяните, чтобы отделить её от жёлтого корпуса. Повторите с противоположной стороны — кольцо разберётся.

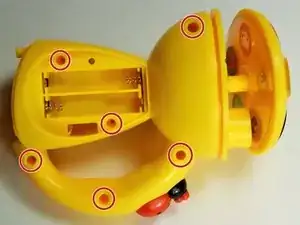

Открутите шесть винтов Phillips #0 длиной 8 мм в каждой из точек, отмеченных красным на первом изображении.

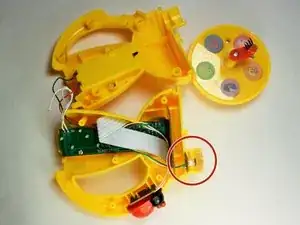

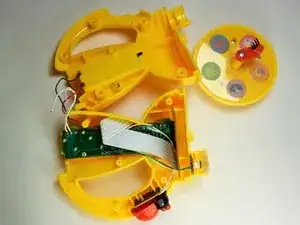

Чтобы открыть, разделите две половины корпуса. Они должны разойтись довольно легко, однако при необходимости можете использовать лопатку, чтобы поддеть корпус. После разборки он должен выглядеть как на втором изображении.

После открытия основного корпуса найдите лампочку.

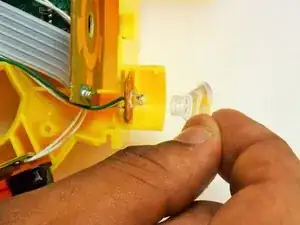

Снимите светорассеиватель с лампы и извлеките лампочку.

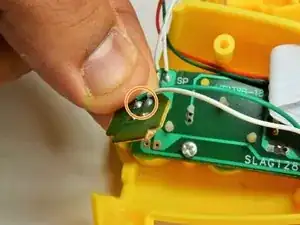

Отпаять провода от точек соединения с помощью паяльной станции.
