Замена магнитной ручки VTech Write and Learn Creative Center
Магнитная ручка является важным элементом VTech Write and Learn Creative Center, поскольку она представляет собой один из интерактивных способов вовлечения детей в процесс обучения. Следующее руководство по ремонту касается правильной замены магнитной ручки, что потребует пайки.
Шаг 1
Удалите все одиннадцать винтов PH 2 размером 9 мм, крепящих заднюю крышку.
Шаг 2

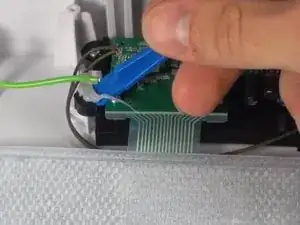

Если есть горячий клей, удалите его с основания проводов.
Во время сборки снова нанесите горячий клей на соединения для укрепления их прочности.
Шаг 3
Чтобы удалить магнитную ручку, необходимо отпаять два провода, соединяющих ее с печатной платой.
При отпаивании приложите наконечник паяльника к паянному соединению примерно на 5 - 10 секунд.
Паянное соединение перейдет в жидкое состояние. В этот момент удалите провод и паяльник.
Повторите каждый из следующих шагов для второго паянного соединения.
Паяльники очень горячие. Паяльник должен соприкасаться только с соединениями, которые отпаиваются или паяются.
Убедитесь, что ваш паяльник успел нагреться перед использованием.
Убедитесь, что наконечник паяльника чистый, чтобы припой на наконечнике был виден. Это позволит паяльнику работать эффективно.
Шаг 4

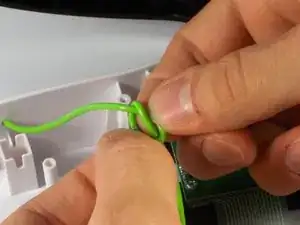

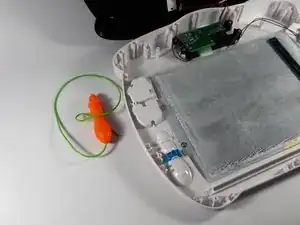

Распустите узел, затем пропустите шнур изнутри корпуса наружу, используя отверстие, которое компания изначально предусмотрела для шнура.
Заключение
Чтобы собрать устройство, выполняйте эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
