Замена динамика VTech Spin and Learn Color Flashlight
Динамик данного устройства находится в корпусе динамика на задней стороне фонарика. Данный гид объясняет процедуру доступа к динамику и его удаления из фонарика. При необходимости динамик будет заменен.
Шаг 1
Найдите отсек для батареек на задней стороне фонарика, как показано на изображении.
Увинтите единственный винт диаметром 8 мм с крестообразной головкой #1.
Винт останется присоединённым к крышке, которую нужно снять.
Поднимите крышку отсека для батареек, чтобы открыть клеммы батареек. Удалите батарейки.
Шаг 2
Найдите светло-голубой корпус динамика на нижней части фонарика.
Удалите три винта диаметром 6 мм с крестообразной головкой #0.
После удаления винтов аккуратно потяните корпус от желтого корпуса фонарика. Будьте осторожны, чтобы не отключить белые провода от динамика, если замена динамика не требуется.
Шаг 3

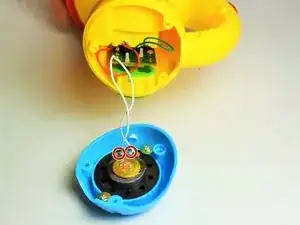

Найдите провода, подключенные к динамику, обведенные красными кругами на первом изображении.

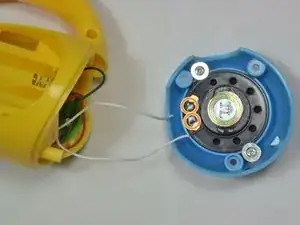

Отпаивайте провода от точки подключения, окруженной на втором изображении. Если вы не уверены, как пользоваться паяльной станцией, воспользуйтесь гайдом iFixit по пайке и отпаиванию для помощи.

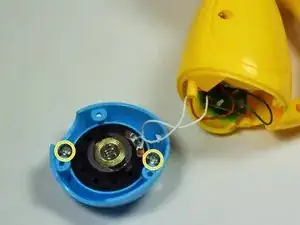

Удалите два отмеченных винта диаметром 4 мм с крестообразной головкой #0 на третьем изображении.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
