Замена печатной платы в центре творческого обучения VTech Write and Learn
Печатная плата является важной частью центра творческого обучения VTech Write and Learn, так как обеспечивает базовую функциональность устройства. В этом руководстве подробно описывается правильная замена печатной платы, для которой потребуется паяльник и отвёртка.
Шаг 1
Открутите все одиннадцать винтов PH 2 длиной 9 мм, крепящих заднюю панель корпуса.
Шаг 2
Если на основании проводов есть термоклей, удалите его.
При сборке снова нанесите термоклей на соединения, чтобы укрепить их.
Шаг 3

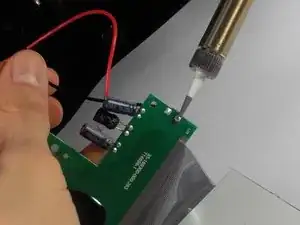

Чтобы снять магнитный стилус, необходимо выпаять два провода, соединённых с печатной платой.
Для демонтажа приложите жало паяльника к припаянному соединению примерно на 5–10 секунд.
Припой расплавится и станет жидким. В этот момент удалите провод и паяльник.
Повторите каждый из этих шагов для второго припаянного соединения.
Паяльники сильно нагреваются. Жало паяльника должно касаться только соединений, которые необходимо распаять или запаять.
Перед использованием дайте паяльнику достаточно времени, чтобы он нагрелся.
Перед работой очистите жало паяльника так, чтобы был виден оловянный слой. Это обеспечит эффективную работу паяльника.
Шаг 4
Развяжите узел и протяните шнур изнутри корпуса наружу через отверстие, предназначенное для него производителем.
Шаг 5
Чтобы снять динамик, необходимо выпаять два провода, соединённых с печатной платой.
Для демонтажа приложите жало паяльника к припаянному соединению примерно на 5–10 секунд.
Припой расплавится и станет жидким. В этот момент удалите провод и паяльник.
Повторите каждый из этих шагов для второго припаянного соединения.
Паяльники сильно нагреваются. Жало паяльника должно касаться только соединений, которые необходимо распаять или запаять.
Перед использованием дайте паяльнику достаточно времени, чтобы он нагрелся.
Перед работой очистите жало паяльника так, чтобы был виден оловянный слой. Это обеспечит эффективную работу паяльника.
Шаг 6
Открутите два винта PH 0 длиной 5 мм с головкой 10 мм, крепящих динамик к передней панели корпуса.
Шаг 7

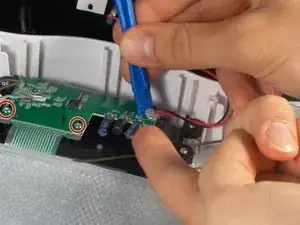

Сначала с помощью пластиковой инструментальной лопатки удалите термоклей с основания проводов.
Затем открутите два винта PH 0 длиной 7 мм, крепящих плату.
Шаг 8

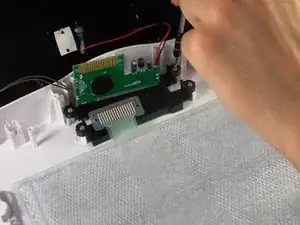

Теперь, когда плата освобождена, распаяйте два провода от платы.

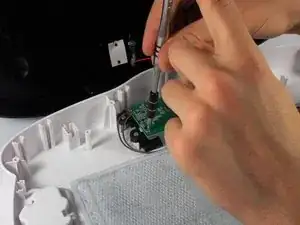

После распайки проводов открутите четыре винта с чёрного пластикового крепления, затем извлеките печатную плату и экран.
Ленточный кабель, подключённый к пишущей поверхности, легко отсоединится от платы — пайка не требуется!
Винты в креплении имеют длину 7 мм и шлиц PH0.
Паяльники и припой сильно нагреваются — при распайке проводов обязательно соблюдайте правильную процедуру.
Заключение
Чтобы собрать устройство, выполните все действия в обратном порядке.
Перевод руководства с ifixit.com
