Тестирование управления Casablanca Intelli-Touch W-11

Подключите фазу кабеля переменного тока к входу Line W-11.

Подключите нулевой провод к лампочке, светильнику и т.д.

Подключите выход Line WC-11 к другой стороне лампочки. Используйте перемычку.

Подключите щупы осциллографа к фазному и нулевому проводам лампочки.

Убедитесь, что все соединения надежны, чтобы избежать короткого замыкания во время тестирования.

Вставьте вилку переменного тока в розетку на 110 вольт.

Включите выключатель питания W-11.

Загорелась ли лампочка? Если нет, проверьте ваше соединение.

Выключите питание, разберите W-11 и проверьте выключатель питания с помощью тестера цепи/мультиметра.

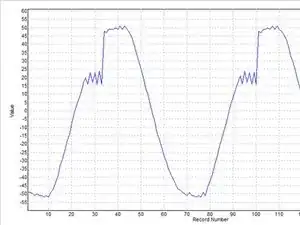

Настройте осциллограф для наблюдения за синусоидальной кривой переменного тока.

Нажмите кнопку света.

Проверьте осциллограф.

Вы видите маленький сигнал, который появляется на восходящей части синусоиды переменного тока?

Нажмите кнопку вентилятора.

Вы видите сигнал на нисходящей части синусоиды переменного тока?

Нажмите одновременно кнопки вентилятора и света.

Вы видите сигналы на обеих восходящей и нисходящей частях синусоиды переменного тока?
