Замена маслосальников ротора на заднем мотокультиваторе Honda FRC800K1A
В этом руководстве показано, как снять и установить маслосальники ротора на заднем мотокультиваторе Honda FRC800K1A.
Слейте масло из трансмиссии перед началом этой процедуры.
После завершения процедуры залейте в трансмиссию 5,3 кварты масла SAE 10W-30.
Шаг 1
Перед началом ремонта отсоедините провод свечи зажигания.
Крепко возьмитесь за основание колпачка и потяните его от свечи зажигания, чтобы отсоединить.
Шаг 2
Переключите топливный кран в положение «выключено».
Шаг 3
С помощью головки и гаечного ключа на 12 мм снимите шесть пар болтов и гаек крепления боковой защиты — по три с каждой стороны.
Шаг 4
Сдвиньте боковую защиту с изогнутой основной защиты, чтобы снять её.
Повторите ту же процедуру на противоположной стороне.
Шаг 5
С помощью головки 14 мм снимите два фиксирующих болта ротора.
Повторите ту же процедуру на противоположном роторе.
Шаг 6
Сдвиньте ротор с его оси, чтобы снять его.
Повторите ту же процедуру на противоположном роторе.
Шаг 7

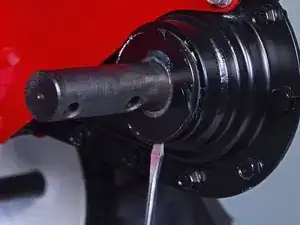

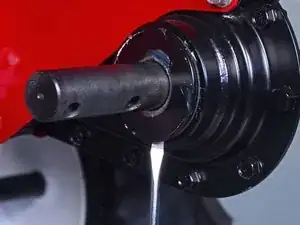

Подденьте широкий плоский отвёрткой под металлический край маслосальника.
Плотно подденьте сальник и оторвите его от трансмиссии.
Шаг 8

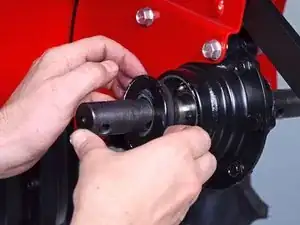

Когда появится достаточно места, чтобы схватить маслосальник, вытяните его из посадочного места.
Снимите маслосальник.
Повторите ту же процедуру на противоположном роторе.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Залейте в трансмиссию 5,3 кварты масла SAE 10W-30.
Перевод руководства с ifixit.com
