Разборка нижней части Gardena EasyCut 9823
Шаг 1

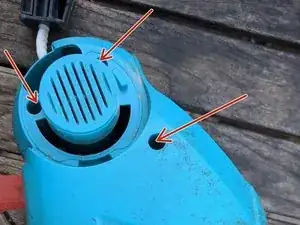

Открутите три видимые винта, отмеченные красным на изображении.
Шаг 2
Снимите две чёрные крышки. Честно говоря, никакой защёлки здесь нет.
Шаг 3

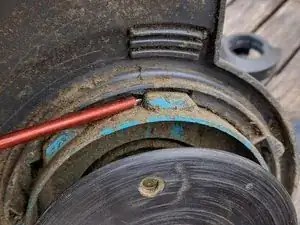

Снимите чёрную защиту от травы. Для этого поверните её. Поворот блокируется в двух местах, которые можно нажать тонкой отвёрткой.
Шаг 4
Открутите шесть винтов, теперь видимых в синей части. Разделите корпус на две части.
Шаг 5

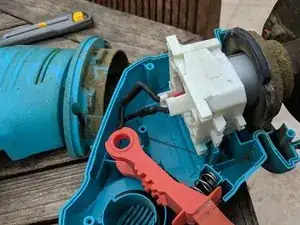

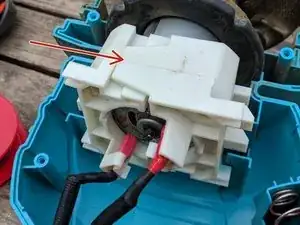

Вытяните белый блок и двигатель. Затем разделите белый блок на две части, потянув за место, указанное стрелкой на изображении.
Шаг 6
Очистите, отремонтируйте и восстановите защиту повреждённого разъёма.
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
