Замена переключателя питания шарика Vtech Move and Crawl
В данном руководстве не требуется замена мотора, но необходимо переместить его в сторону, чтобы добраться до переключателя.
Шаг 1

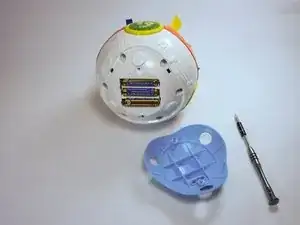

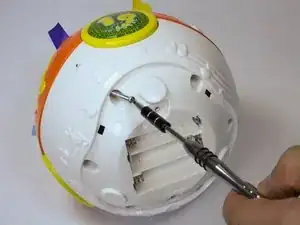

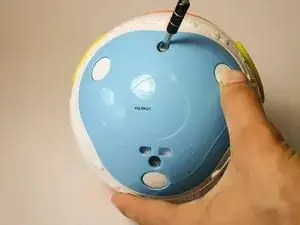

Есть два винта, которые требуют отвертки с плоским лезвием размером 4,0 мм. Поворачивайте их против часовой стрелки, чтобы удалить. При удалении они остаются в синем внешнем корпусе.
Шаг 2

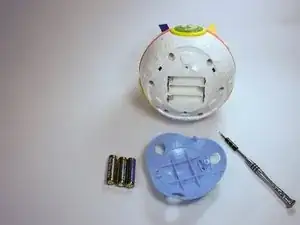

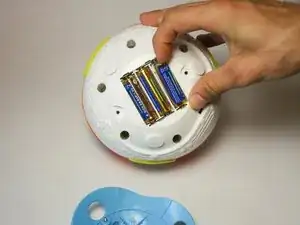

Вытяните батареи пальцем. При их замене убедитесь, что они установлены правильно в соответствии с отметками на слота. Совпадите символ плюс на батарее с символом плюс в слоте.
Шаг 3

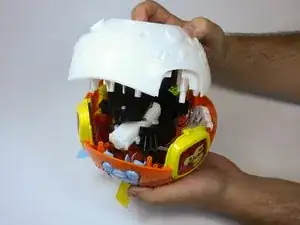

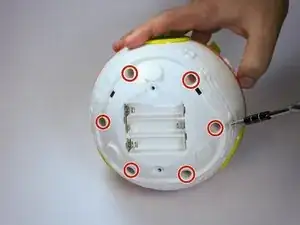

Удалите 6 винтов, чтобы снять внешний корпус и получить доступ к внутренним компонентам.
Шаг 4

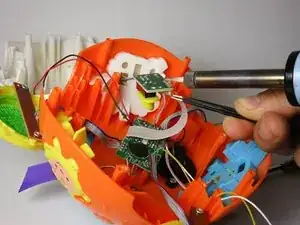

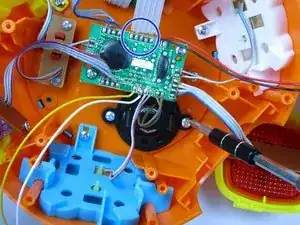

Удалите мотор, подняв его из корпуса, и найдите присоединенные провода на обоих концах: на плате и самом моторе. Используйте паяльник, чтобы удалить существующие соединения, прогревая паяное соединение концом паяльника, подтягивая провод.
Убедитесь, что мотор выровнен над правильными отверстиями во время сборки.
Шаг 5

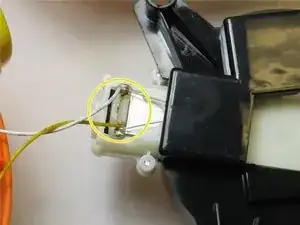

Открутите два винта переключателя питания, расположенного рядом с платой.
Шаг 6

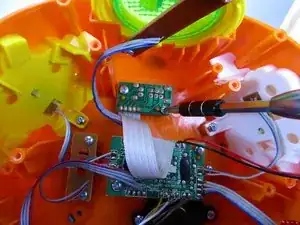

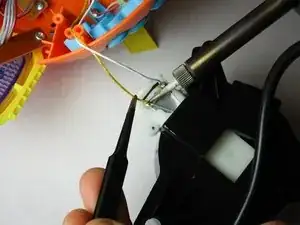

Удалите существующие соединения на обоих концах проводов с помощью паяльника. Нагрейте паяное соединение концом паяльника и потяните провод.
Заключение
При сборке устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
