Замена динамика шарика Vtech Move and Crawl

Есть два винта, для которых требуется плоская отвёртка с размером жала 4,0 мм. Поверните их против часовой стрелки, чтобы открутить. После удаления они остаются в корпусе синей наружной крышки.

Извлеките батарейки пальцем. При установке новых батареек убедитесь, что они правильно ориентированы согласно маркировке в слотах. Совместите знак «плюс» на батарейке со знаком «плюс» в слоте.

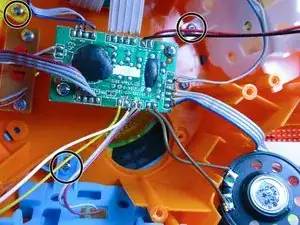

Открутите 6 винтов, чтобы снять внешнюю оболочку и получить доступ к внутренним компонентам.

Извлеките мотор, подняв его из корпуса, и найдите провода, подключённые к его концам: к плате и непосредственно к мотору. Используйте паяльник, чтобы отсоединить провода, нагревая паяное соединение жалом паяльника и одновременно потянув за провод.

При сборке убедитесь, что мотор правильно установлен над соответствующими отверстиями.

После снятия белой крышки и мотора шарика станут легко доступны 6 кнопок. 3 из них можно извлечь из слотов, аккуратно потянув вверх каждую. Остальные 3 кнопки расположены ниже в устройстве и удерживаются одной крестообразной отвёрткой каждая.

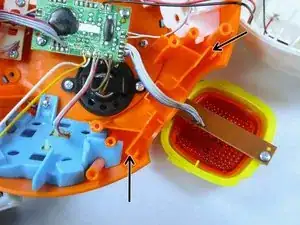

При сборке убедитесь, что кнопка установлена во внутренний паз, отмеченный на изображении кружком, а также показан стрелками при удалённой кнопке.

Кнопку, которую необходимо заменить, следует отпаять от материнской платы с помощью паяльника. Новую кнопку припаяйте на то же место.

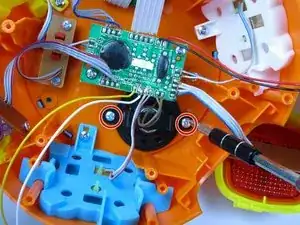

Открутите два крестообразных винта длиной 9 мм, расположенных с обеих сторон от динамика.

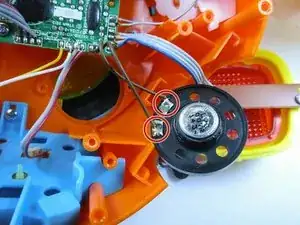

Удалите припой с проводных соединений динамика, нагревая паяные соединения паяльником и одновременно потягивая за провода.

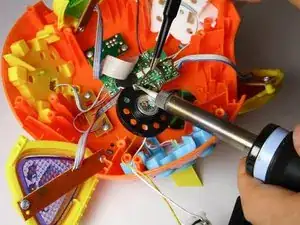

Припаяйте провода к новому динамику, приложив провод к контактной площадке динамика, одновременно нагревая соединение паяльником и подавая при этом провод припоя.

При подключении проводов к новому динамику не имеет значения, какой провод к какому контактному выводу подключён.

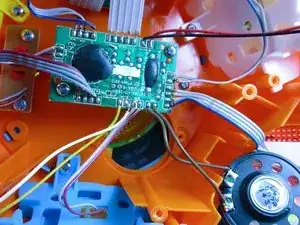

Убедитесь, что соединения динамика на основной печатной плате не повреждены при замене динамика.
