Замена динамика Petcube Play 2
Если динамик Petcube Play 2 (модельный номер PP2OUS) работает неправильно, используйте данное руководство для его замены.
Неисправный динамик может вызывать искажения звука или полное его отсутствие.
Перед использованием этого руководства убедитесь, что между Petcube, маршрутизатором Wi-Fi и телефоном нет проблем с подключением. На странице устранения неполадок рассматриваются вопросы, связанные с соединением, и способы их решения.
На шаге 4 данного руководства необходимо выпаять провода, чтобы отсоединить динамик. Обязательно тщательно следуйте инструкции по пайке от IFixit, чтобы не обжечься и не повредить устройство. Перед началом процесса замены убедитесь, что Petcube Play 2 выключен.
Шаг 1
Переверните Petcube так, чтобы резиновая нижняя часть была обращена к Вам.
Подденьте резиновый слой инструментом для вскрытия iFixit, чтобы открыть доступ к винтам.
Шаг 2
Выкрутите четыре винта длиной 3,5 мм, находящихся под резиновым покрытием, с помощью отвёртки Phillips #1.
Клей может создавать небольшое сопротивление, но винты должны выкручиваться без особых усилий.
Шаг 3
Осторожно подденьте переднюю стеклянную панель инструментом для вскрытия или лопаткой.
Не прикладывайте усилие при снятии передней панели, чтобы не допустить её растрескивания и поломки.
Шаг 4
Сдвиньте две крышки, начиная с верхней пластиковой.
Извлеките внутренний блок из алюминиевого корпуса.
Шаг 5
После извлечения внутреннего блока на передней грани куба в одном из углов будет виден латунный цилиндр, к которому прикреплён винт.
Выкрутите винт с помощью отвёртки Phillips #1.
Шаг 6
Положите куб на бок, чтобы найти язычки для снятия.
С помощью инструмента для вскрытия отогните каждый из пяти язычков, чтобы разделить две половины Petcube 2.
Шаг 7
Аккуратно отсоедините кабельные разъёмы, чтобы разделить две половины устройства.
Не тяните за провода, чтобы не повредить разъёмы.
Шаг 8
Выкрутите два винта длиной 1 мм с помощью отвёртки Phillips #1.
Осторожно отожмите язычки по бокам куба и извлеките материнскую плату.
Будьте осторожны с язычками. Они могут сломаться при чрезмерном усилии.
Шаг 9
Возьмите половину устройства без материнской платы и положите её так, чтобы были видны верхние винты.

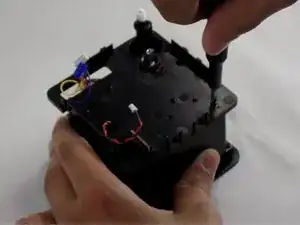

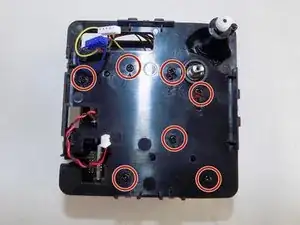

Выкрутите семь винтов с помощью отвёртки Phillips #1.
Шаг 10

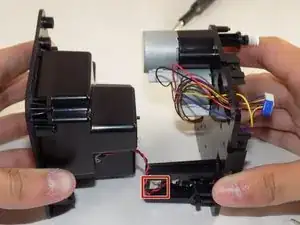

Используя пинцет, удалите разъём провода, соединяющий две половины.
Следите за тем, чтобы не тянуть за провода, чтобы не повредить их или разъёмы.
Разделите две половины и выделите ту, в которой находится динамик.
Шаг 11

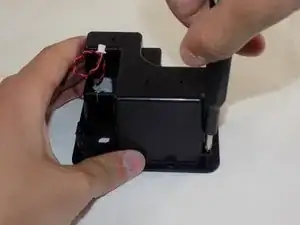

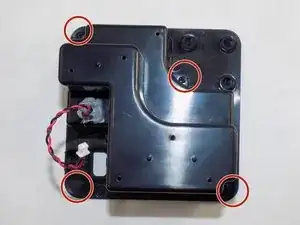

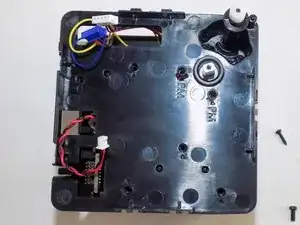

На другой половине куба выкрутите четыре винта с помощью отвёртки Phillips #1.
Шаг 12

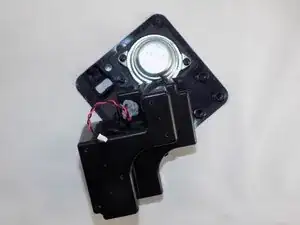

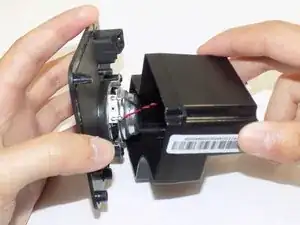

Удерживайте плоское дно и крышку динамика, аккуратно потяните их в разные стороны, чтобы отделить и получить доступ к динамику.
Будьте осторожны при разъединении деталей, чтобы не повредить другие внутренние компоненты, подключённые проводами динамика.
Шаг 13

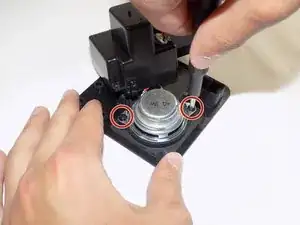

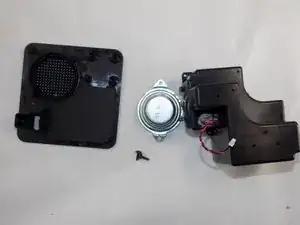

Выкрутите два винта, фиксирующие динамик, с помощью отвёртки Phillips #1.

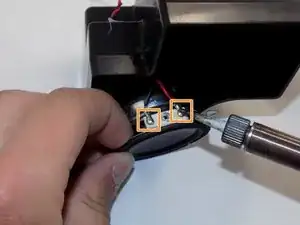

Используйте паяльник, чтобы выпаять провода, соединяющие динамик с устройством.
Соблюдайте меры безопасности при пайке и действуйте не спеша, чтобы избежать травм.
Заключение
Чтобы собрать устройство, выполните все действия в обратной последовательности. Утилизируйте электронные отходы на перерабатывающем предприятии, сертифицированном по стандарту R2 или e-Stewards.
Перевод руководства с ifixit.com
