Замена светодиода Petcube Play 2
Если микрофон вашего Petcube Play 2 (идентифицирован по номеру модели PP2OUS) работает неверно, используйте данное руководство для его замены.
Petcube Play 2 оснащён светодиодом, который меняет цвет в зависимости от состояния устройства. Это может включать зелёный при первоначальной настройке, синий при потоковой передаче и цвета, указывающие на ошибки, например оранжевый при отсутствии точки доступа. Неисправный светодиод не будет загораться.
Перед использованием данного руководства убедитесь, что с светодиодом нет других проблем. Страница устранения неисправностей описывает причины, по которым светодиод может не включаться, и способы их устранения.
Перед началом замены убедитесь, что Petcube Play 2 выключен. Для выполнения этой инструкции потребуется пайка. Для получения дополнительной информации по пайке ознакомьтесь с руководством по Как паять и выпаивать соединения.
Шаг 1
Переверните Petcube так, чтобы резиновое дно было обращено к вам.
Поднимите резиновый слой при помощи медиатора iFixit, чтобы открыть доступ к находящимся под ним винтам.
Шаг 2
Снимите четыре винта 3,5 мм, находящиеся под резиновой накладкой, используя крестовую отвёртку Phillips #1.
Клей может создать небольшое сопротивление, но винты должны выкручиваться при минимальном усилии.
Шаг 3
Осторожно отожмите стеклянную переднюю панель при помощи медиатора или лопатки.
Не применяйте силу при снятии передней панели, чтобы избежать её трещин и разрушения.
Шаг 4
Сдвиньте две крышки, начав с верхней пластиковой крышки.
Выньте внутреннюю сборку из алюминиевого корпуса.
Шаг 5
После извлечения внутренней сборки в одном углу передней части куба станет виден латунный цилиндр. К нему прикреплён винт.
Удалите винт при помощи крестовой отвёртки Phillips #1.
Шаг 6
Поставьте куб на бок, чтобы найти защёлки.
С помощью инструмента для вскрытия поднимите каждую из пяти защёлок, чтобы разделить две половины Petcube 2.
Шаг 7
Осторожно отсоедините кабельные разъёмы, чтобы разделить две половины устройства.
Избегайте натягивания проводов, чтобы не повредить разъёмы.
Шаг 8
Используйте крестовую отвёртку Phillips #1, чтобы открутить два винта 1 мм.
Осторожно освободите каждую из защёлок по бокам куба и извлеките плату.
Будьте осторожны с защёлками. Они ломаются при чрезмерном давлении.
Шаг 9

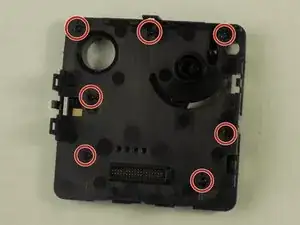

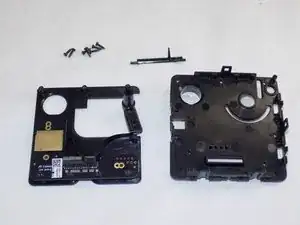

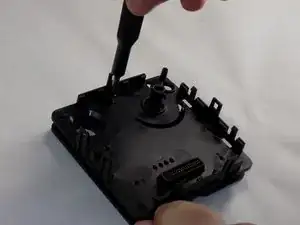

С помощью крестовой отвёртки Phillips #1 отвинтите винты, чтобы отсоединить передние панели друг от друга.
Шаг 10

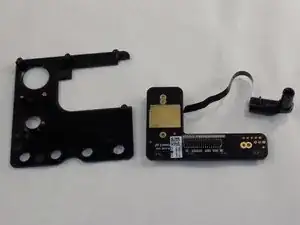

Снимите передний пластиковый корпус с печатной платы.

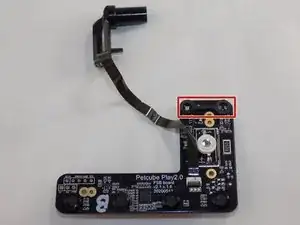

Определите расположение светодиода и защитной вспененной прокладки.

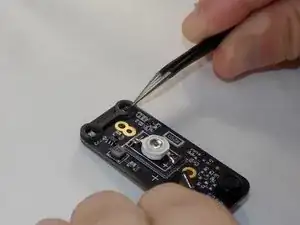

Удалите вспененную прокладку, аккуратно подтянув её вверх тонкими пинцетом.
Используйте паяльник, чтобы выпаять светодиод с платы. Запаяйте новый светодиод в том же месте и в той же ориентации.
Никогда не прикасайтесь к горячему паяльнику.
При пайке следите, чтобы не повредить другие компоненты, опирая на них паяльник. Удаляйте припой только на контактах светодиода, затем припаивайте новый.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке. Утилизируйте электронные отходы у переработчика с сертификатом R2 или e-Stewards.
