Как починить главный мотор Petcube Bites 2 Lite
Это руководство фактически охватывает Petcube Bites 2 Lite, но я предполагаю, что все их камеры внутри похожи.
Моё перестало выдавать лакомства, потому что мотор перестал вращаться. Поскольку моё устройство было вне гарантии, поддержка Petcube не предложила ничего, кроме покупки другого устройства.
Мне было нечего терять, поэтому я решил попытаться починить его сам — это оказалось несложно, и показано в этом руководстве.
Шаг 1

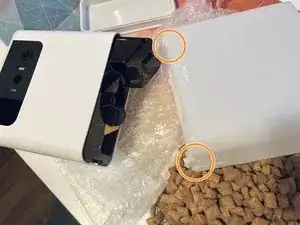

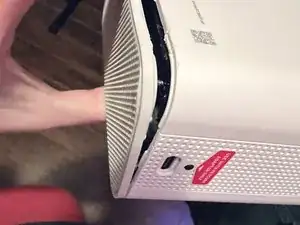

Начните с нажатия на 2 защёлки с каждой стороны устройства, чтобы снять головку держателя корма.

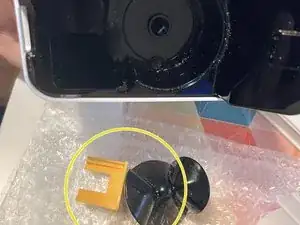

После открытия подденьте вставку размера и крышку мотора для лакомств.
Шаг 2

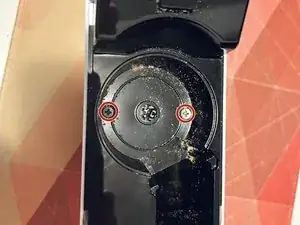

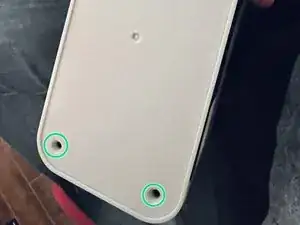

Открутите 2 больших винта с крестовой шлицем, чтобы можно было снять основание держателя лакомств с корпуса устройства.
Шаг 3

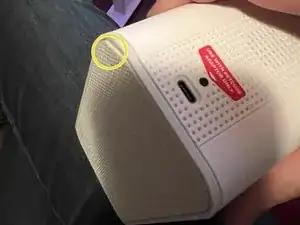

К ядру устройства на самом деле можно получить доступ снизу; винты скрыты под резиновой накладкой.
Резиновая накладка просто приклеена к дну, вы можете легко отлепить её от корпуса, чтобы получить доступ к винтам.
Будьте осторожны и тяните только резиновую часть, а не всё дно целиком. Я сначала попытался вытащить его силой и определил расположение винтов, сломав деталь... так делать не стоит.
Под резиновыми накладками находятся 4 винта с крестовой шлицем, чтобы открыть корпус.
Шаг 4

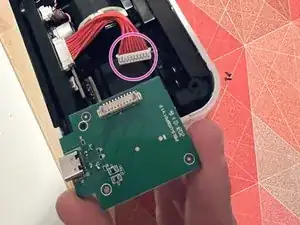

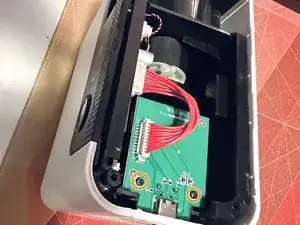

Внутри вы найдёте плату, на которой расположены физические органы управления устройством.
Снимите 2 винта с крестовой шлицем, чтобы извлечь её с места.
Затем отсоедините ленточный кабель и отложите плату в сторону.
Шаг 5

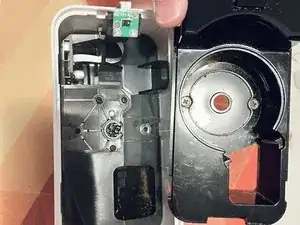

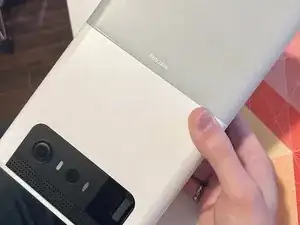

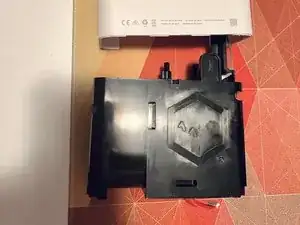

После снятия органов управления вы можете просто выдвинуть ядро устройства из корпуса.

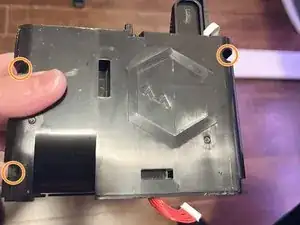

Вы найдёте 3 винта с крестовой шлицем (2 слева, 1 справа), чтобы открыть корпус ядра.
Шаг 6

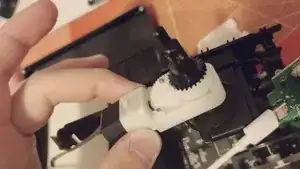

Три винта с крестовой шлицем, которые крепят мотор к конструкции, можно открутить.

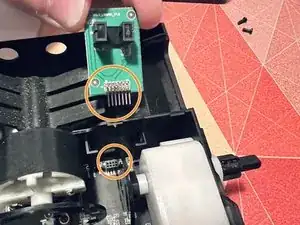

Мотор не выскочит сразу — также потребуется снять датчик энкодера. Просто аккуратно вытяните его из гнезда.
При попытке выдвинуть мотор убедитесь, что отсоединили его кабель от главной платы.

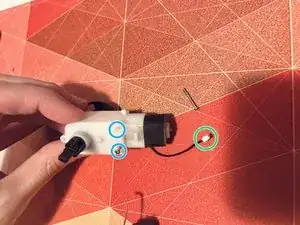

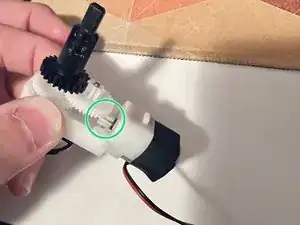

Мотор затем можно разобрать, открутив 2 винта с крестовой шлицем, держущих его корпус.
Шаг 7
Внутри мотора просто выровняйте все шестерни так, чтобы они снова вращались вместе.
Шаг 8
Если хотите протестировать мотор до окончательной сборки:
Подключите заново все кабели, которые были отключены при разборке
Вставьте устройство в питание
Подключитесь к устройству через приложение Petcube и попробуйте выкинуть лакомство
Мотор сразу отреагирует (или нет), что поможет легче понять, в чём проблема, или нужно ли менять мотор.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
