Замена микрофона Petcube Play 2
Petcube Play 2 (номер модели PP2OUS) имеет встроенный микрофон, который передаёт звуки вашего питомца в приложении Petcube. Неисправный микрофон может привести к искажению звука или его полному отсутствию. Если микрофон вашего Petcube Play 2 не работает, используйте это руководство для его замены.
Перед использованием этого руководства проверьте, нет ли проблем с соединением между Petcube, вашим Wi‑Fi роутером и телефоном. Страница устранения неполадок описывает проблемы, связанные с подключением, и способы их решения. Если вы установили, что проблема не связана с подключением, убедитесь, что Petcube Play 2 выключен перед началом замены.
Обратите внимание, что шаг 10 этого руководства требует удаления припоя, фиксирующего микрофоны на плате. Обязательно тщательно следуйте инструкциям IFixit по пайке, чтобы не обжечься и не повредить устройство.
Шаг 1
Переверните Petcube так, чтобы резиновое дно было обращено к вам.
Подденьте резиновый слой лопаткой iFixit, чтобы обнажить винты под ним.
Шаг 2
Снимите четыре винта 3,5 мм под резиновым покрытием, используя крестовую отвёртку Phillips #1.
Клей может оказывать небольшое сопротивление, но винты должны выкручиваться без существенных усилий.
Шаг 3
Аккуратно снимите переднюю стеклянную панель, используя лопаточку или медиатор.
Не применяйте чрезмерную силу при снятии передней панели, так как она может треснуть и разбиться.
Шаг 4
Снимите два покрытия, начиная с верхнего пластикового покрытия.
Выньте внутренний блок из алюминиевого корпуса.
Шаг 5
После извлечения внутреннего блока в одном углу передней стороны куба будет видна латунная втулка. К ней прикручен винт.
Удалите винт крестовой отвёрткой Phillips #1.
Шаг 6
Положите куб на бок, чтобы найти фиксирующие защёлки.
Используя инструмент для вскрытия, поднимите каждую из пяти защёлок, чтобы разделить две половины Petcube 2.
Шаг 7
Осторожно отсоедините кабельные разъёмы, чтобы разделить две половины устройства.
Не тяните за провода, чтобы не повредить разъёмы.
Шаг 8
С помощью крестовой отвёртки Phillips #1 открутите два винта 1 мм.
Аккуратно освободите каждую из защёлок по бокам куба и извлеките материнскую плату.
Действуйте аккуратно с защёлками. Они ломаются при чрезмерном давлении.
Шаг 9

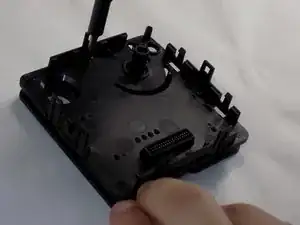

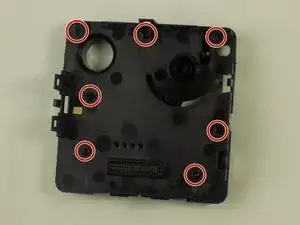

Используя крестовую отвёртку Phillips #1, удалите винты с пластин за материнской платой, разделив две пластины.
Шаг 10

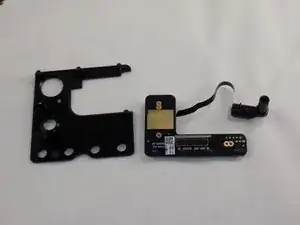

Отсоедините печатную плату с микрофонами от пластика.
При помощи паяльника выпаяйте микрофоны с печатной платы.
Осторожно! Паяльник нагревается! Не держите его на устройстве слишком долго, так как это может повредить компоненты.
Чтобы избежать ожогов или повреждения устройства, следуйте инструкциям IFixit по пайке
Заключение
Для сборки устройства выполните указанные действия в обратном порядке. Сдайте электронные отходы в переработку у переработчика с сертификатом R2 или e‑Stewards.
Перевод руководства с ifixit.com
