Замена блока зарядки Petnet SmartFeeder SF10E
Используйте это руководство для замены блока зарядки, если он повреждён и не может подключаться к зарядному кабелю USB. При работе с электрическими компонентами держите руки устойчиво и касайтесь как можно меньше элементов схемы.
Шаг 1
Извлеките SmartBowl, нажав кнопку, расположенную на передней части основания SmartFeeder.
Снимите металлический поднос, удерживая обеими руками и потянув чашу на себя.
Шаг 2
Переверните лоток с чашей дном вверх, удерживая обеими руками.
Удалите семь винтов длиной 11 мм, используя крестовую отвертку Phillips #1.
Шаг 3
Выньте аккумулятор из SmartBowl пинцетом, избегая натяжения проводов.
Удерживайте SmartBowl одной рукой, а другой извлекайте аккумулятор.
Шаг 4
Снимите ленту, ближайшую к четырём белым разъёмам, вручную.
Оставьте провода прикреплёнными к ленте для удобства повторной сборки.
Шаг 5
Нащупайте провода рукой от аккумулятора к плате управления.
Отсоедините трёхконтактный разъём между аккумулятором и платой, потянув белые соединители вручную.
Держите разъёмы на плате, иначе вы можете случайно вырвать весь узел.
Шаг 6

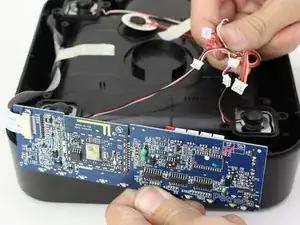

Удалите оставшиеся трёхконтактные разъёмы, аккуратно потянув их наружу.
Держите разъёмы на плате, иначе вы можете случайно вырвать весь узел.
Шаг 7

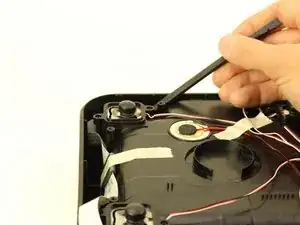

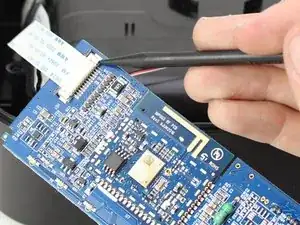

Сдвиньте оба маленьких серых элемента рядом с ленточным разъёмом в сторону ленты, чтобы установить их в положение «открыто», используя нейлоновую лопатку.
Шаг 8

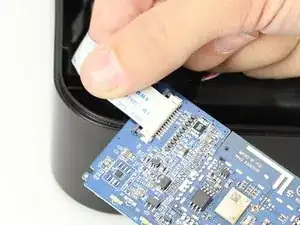

Извлеките ленточный разъём из гнезда, потянув за него несколькими пальцами.
Лента должна легко выниматься при серых элементах в положении «открыто». Не прикладывайте слишком большую силу к ленте, иначе она может повредиться.
Убедитесь, что серые элементы находятся в положении «открыто» при повторной сборке ленточного разъёма, иначе разъём не войдёт в гнездо. После установки разъёма сдвиньте серые защёлки обратно в положение «закрыто».
Шаг 9

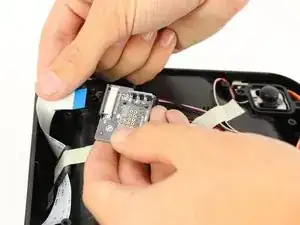

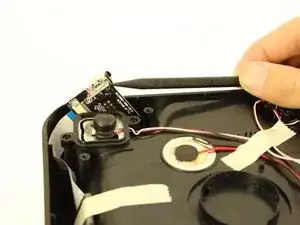

Используйте нейлоновую лопатку, чтобы извлечь блок зарядки из SmartBowl.
Шаг 10

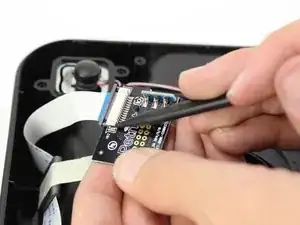

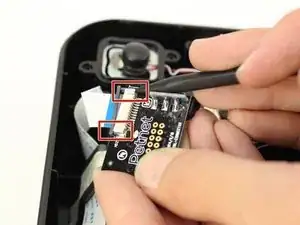

Сдвиньте маленькие серые элементы на ленточном разъёме в положение «открыто» с помощью нейлоновой лопатки.
Не прикладывайте чрезмерную силу при удалении ленты или любых электрических компонентов — они чувствительны и хрупки.
Шаг 11

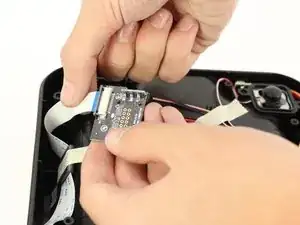

Вытяните ленточный разъём из гнезда одной рукой, а другой удерживайте основание блока зарядки.
Убедитесь, что серые элементы находятся в положении «открыто» при повторной сборке ленточного разъёма, иначе разъём не войдёт в гнездо.
Заключение
Для повторной сборки устройства выполните инструкции в обратном порядке.
