Замена камеры Petcube Play 2
Если камера вашего Petcube Play 2 (модель PP2OUS) неисправна, используйте это руководство для её замены.
Petcube Play 2 оснащён встроенной камерой, которая может записывать и транслировать видео с вашим питомцем на телефон. Неисправная камера может вызывать плохое качество видео, пропуски кадров или сбои записи.
Перед использованием этого руководства убедитесь, что нет проблем с подключением между Petcube, вашим Wi‑Fi роутером и телефоном. Страница по устранению неполадок содержит информацию по проблемам с подключением и качеством видео и способам их решения.
Убедитесь, что Petcube Play 2 выключен перед началом замены.
Шаг 1

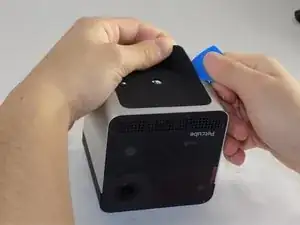

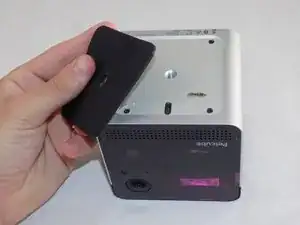

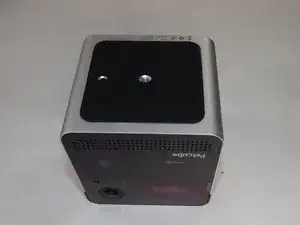

Переверните Petcube так, чтобы резиновое дно было обращено к вам.
Подденьте резиновый слой инструментом для вскрытия, чтобы открыть доступ к расположенным под ним винтам.
Шаг 2

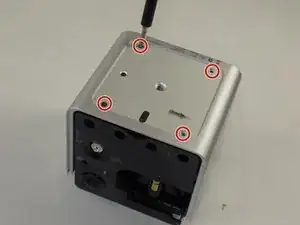

Отвинтите четыре винта 3,5 мм, расположенных под резиновой накладкой, крестовой отверткой Phillips #1.
Клей может оказывать небольшое сопротивление, но винты должны выкручиваться при минимальном усилии.
Шаг 3

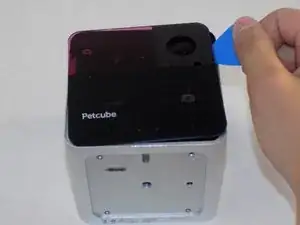

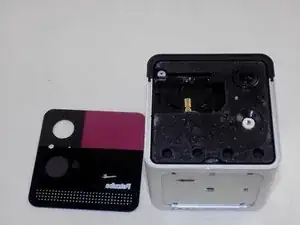

Осторожно приподеньте стеклянную переднюю панель с помощью инструмента для вскрытия или лопатки.
Не прикладывайте силу при снятии передней панели — она может треснуть и разбиться.
Шаг 4

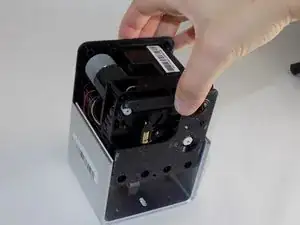

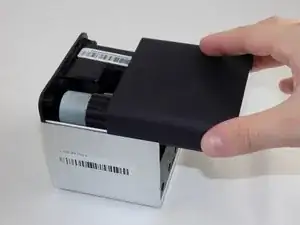

Сдвиньте две крышки, начиная с верхней пластиковой крышки.

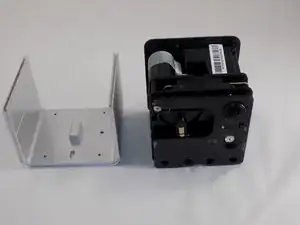

Выдвиньте внутренний модуль из алюминиевого корпуса.
Шаг 5

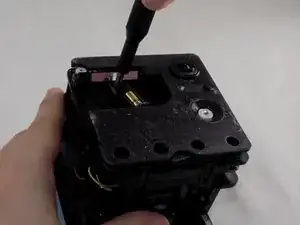

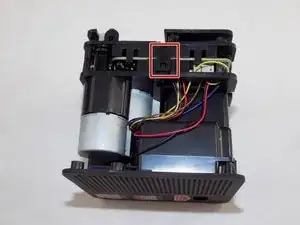

После снятия внутреннего модуля в одном углу передней части куба станет видна латунная втулка. К ней прикручен винт.
Удалите винт крестовой отверткой Phillips #1.
Шаг 6

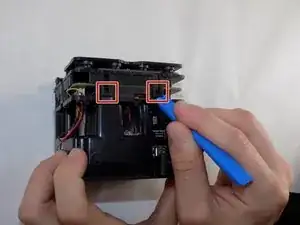

Поставьте куб на бок и найдите защёлки с язычками для поддёма.
С помощью инструмента для вскрытия приподнимите каждый из пяти язычков, чтобы разъединить две половины Petcube 2.
Шаг 7

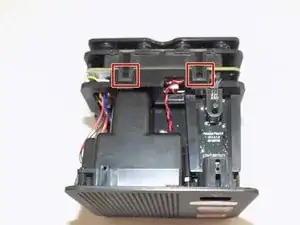

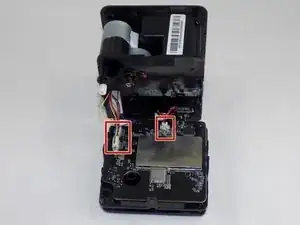

Осторожно отсоедините разъёмы кабелей, чтобы полностью разделить две половины устройства.
Не тяните за провода — чтобы не повредить разъёмы.
Шаг 8

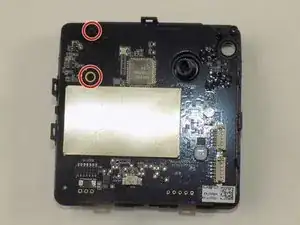

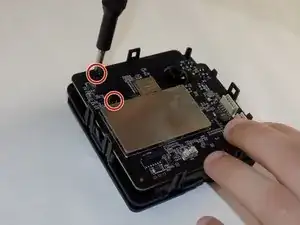

Открутите два винта 1 мм крестовой отверткой Phillips #1.

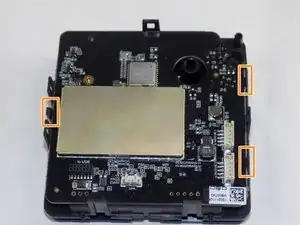

Осторожно освободите каждую защёлку по бокам куба и извлеките плату.
Будьте аккуратны с защёлками — они ломаются при чрезмерном давлении.
Шаг 9

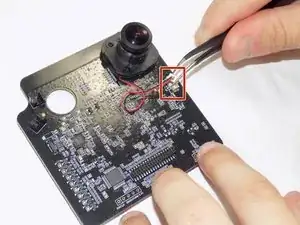

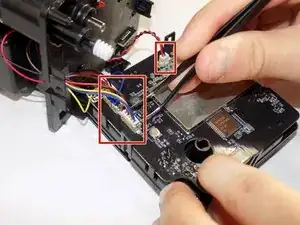

Захватите боковые части разъёма пинцетом и тяните прямо, отсоединяя его от гнезда. Держите пинцет ближе к разъёму для лучшего захвата.
Если возникает затруднение, аккуратно покачайте разъём из стороны в сторону, чтобы ослабить его.
Можно вставить кончики острого пинцета в вырезы и мягко вытолкнуть разъём из гнезда.
Для подключения кабеля вставьте разъём в гнездо и нажмите по краям, пока он полностью не войдёт на место.
Шаг 10

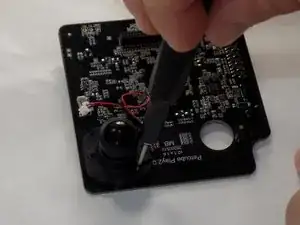

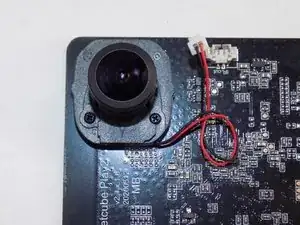

Отверткой Phillips #00 отвинтите три винта 1 мм, крепящие камеру к плате.

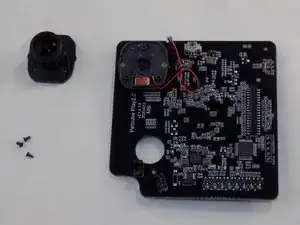

Снимите камеру с платы.
Заключение
Для сборки устройства выполните эти действия в обратном порядке. Утилизируйте электронные отходы через переработчика с сертификатом R2 или e‑Stewards.
Перевод руководства с ifixit.com
