Замена лазера Petcube Play 2

Переверните Petcube так, чтобы резиновое дно было обращено к вам.

Подденьте резиновый слой инструментом для вскрытия iFixit, чтобы открыть доступ к винтам под ним.

Снимите четыре винта 3,5 мм под резиновой крышкой крестовой отвёрткой Phillips #1.

Клей может создавать небольшое сопротивление, но винты должны выкручиваться при минимальном усилии.

Осторожно подденьте стеклянную переднюю панель с помощью пластиковой лопатки или лопатки-лопатки.

Не применяйте силу при снятии передней панели, она может треснуть или разбиться.

Сдвиньте две крышки, начиная с верхней пластиковой крышки.

Выдвиньте внутренний модуль из алюминиевого корпуса.

После извлечения внутреннего модуля в углу передней стороны куба будет видна латунная цилиндрическая деталь. К ней прикреплён винт.

Удалите винт с помощью крестовой отвёртки Phillips #1.

Переверните куб на бок, чтобы найти язычки для отщёлкивания.

С помощью инструмента для вскрытия приподнимите каждый из пяти язычков, чтобы разделить две половины Petcube 2.

Осторожно отключите разъёмы кабелей, чтобы разделить две половины устройства.

Не тяните за провода, чтобы не повредить разъёмы.

С помощью крестовой отвёртки Phillips #1 удалите два винта 1 мм.

Осторожно отожмите каждый из защёлок по бокам куба и извлеките материнскую плату.

Будьте осторожны с защёлками. Они ломаются при слишком большом усилии.

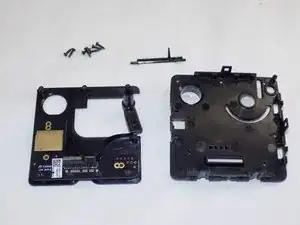

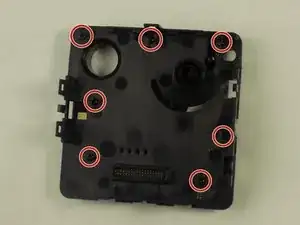

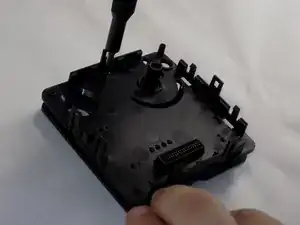

С помощью крестовой отвёртки Phillips #1 удалите семь винтов с той части куба, где была материнская плата.

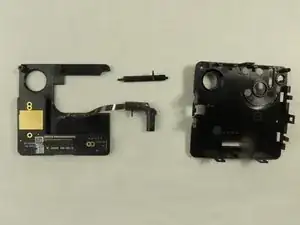

Снимите пластиковую переднюю панель, чтобы открыть плату с лазером.

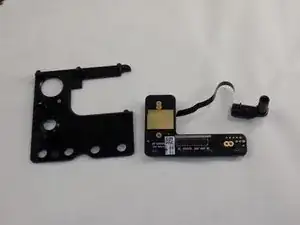

После снятия материнской платы и пластика станет видна внутренняя печатная плата.

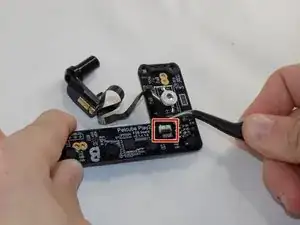

Извлеките плату из пластика и найдите ленточный разъём лазера.

Используйте лопаточку или чистый ноготок, чтобы перевернуть фиксирующую лапку — это положение «разблокировано».

Используйте как можно более широкую лопатку, чтобы не повредить деликатные шарниры.

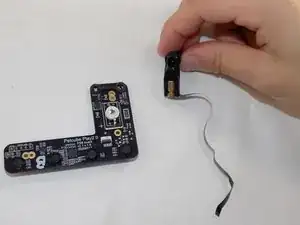

Пинцетом или пальцами аккуратно вытяните кабель из гнезда и снимите лазерный модуль с платы.

Действуйте аккуратно и терпеливо: ленточный кабель хрупкий и легко рвётся.

Для повторного подключения убедитесь, что фиксирующая лапка перевёрнута вверх, аккуратно вставьте кабель, затем опустите лапку вниз, чтобы зафиксировать кабель. Кабель должен входить в гнездо с небольшим усилием или без него. Если возникают затруднения, снимите кабель, проверьте, что лапка полностью разблокирована, и повторите попытку.
