Замена экрана планшета VTech Little Apps

Удалите винт длиной 9,9 мм, закрывающий отсек для батарей, отверткой PH1.

Используйте пластиковый инструмент для вскрытия, чтобы выдеть батареи из их посадочных мест.

Если вы заменяете батареи на новые, внимательно вставьте их в соответствии с обозначениями на устройстве.

Положите планшет VTech Little Apps лицевой стороной вниз на ровную поверхность так, чтобы был хорошо виден тыльный блок устройства.

Отвинтите все семь винтов длиной 9,6 мм, расположенных по периметру задней крышки, отверткой PH1.

Аккуратно снимите заднюю крышку, затем переверните её на 180 градусов так, чтобы тыльная сторона корпуса теперь была направлена вниз.

Действуйте осторожно: задняя крышка соединена проводами с передней частью устройства, которые легко отсоединить.

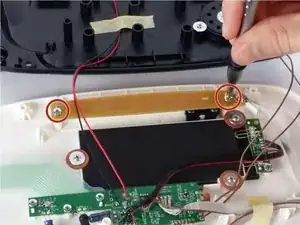

Отвинтите два винта длиной 7,3 мм отверткой PH0.

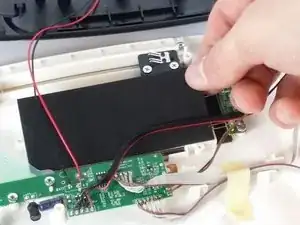

Аккуратно приподнимите бежевую плату и отложите в сторону.

Не повредите провода, соединяющие плату с материнской платой — вы лишь создаёте рабочее пространство.

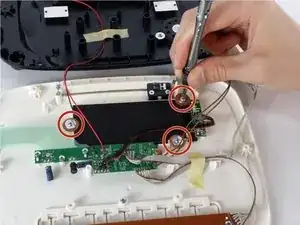

Отвинтите три винта с полукруглой головкой длиной 7,3 мм отверткой PH0.

После снятия винтов удалите красно-коричневую шайбу.

Снимите чёрную пенопластовую вставку и отложите её в сторону.

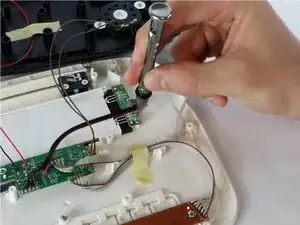

Отвинтите винт длиной 7,3 мм, который крепит светодиодную плату к корпусу устройства, отверткой PH0.

Будьте осторожны при повторной установке плат. Сильное давление или слишком затянутые винты могут их повредить.

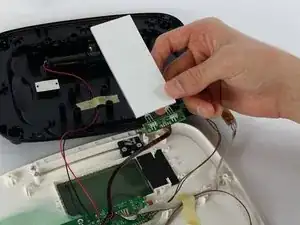

Аккуратно приподнимите светодиодную плату и белую стеклянную панель-рефрактор света от корпуса устройства.

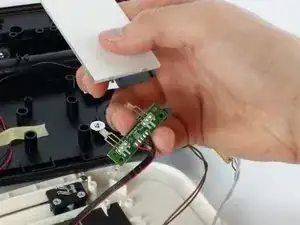

Разделите светодиодную плату и панель-рефрактор, аккуратно разъединив их. Отложите световую панель в сторону.

Пропустите следующий шаг, если вы выполняете это руководство в рамках замены экрана.

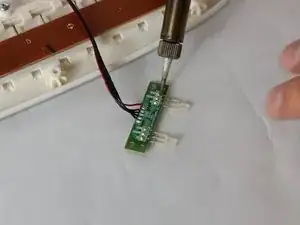

Осторожно выпаяйте выводы светодиодов (обозначенные на плате как "R", "+" и "B"), чтобы отключить светодиод от платы.

Замените светодиод и запаяйте новое соединение на светодиодной плате.

Обратитесь к Руководству iFixit по пайке за помощью.

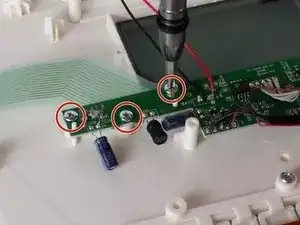

Удалите три винта длиной 7,3 мм, фиксирующие материнскую плату к корпусу устройства.

При повторной установке материнской платы избегайте перетяжки винтов. Слишком большое усилие может повредить плату.

Обратите внимание на положение светло-голубого ленточного кабеля, находящегося под материнской платой, и используйте эту информацию при сборке.

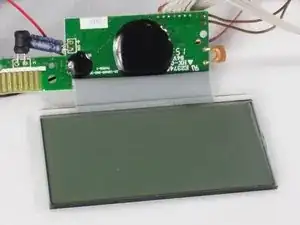

Аккуратно приподнимите одновременно экран и материнскую плату, чтобы получить доступ к ленточному кабелю под ними.

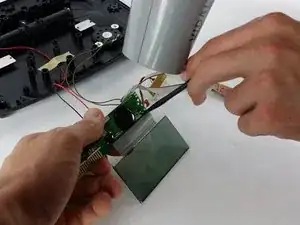

Используйте тепловую пушку (или фен) на низкой мощности, чтобы подать слабое тепло на место подключения ленточного кабеля к материнской плате.

Избегайте перегрева ленточного кабеля и материнской платы, иначе они могут расплавиться.

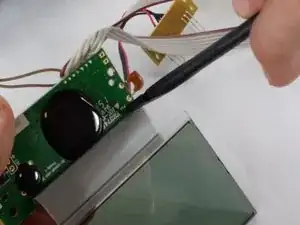

Осторожно используйте нейлоновую лопатку, чтобы отсоединить ленточный кабель от материнской платы и снять экран.

Этот шаг может потребовать участия двух человек; помощь друга облегчает работу.
