Замена внутренней проводки батареи планшета VTech Little Apps
Если ваше устройство не включается, возможно, проводка, соединяющая батареи с материнской платой, повреждена. Этот гид даст указания по замене этих проводов.
Шаг 1
Удалите винт 9,9 мм, закрывающий батареи, с помощью отвертки PH1.
Шаг 2
Используйте пластиковый инструмент для вскрытия, чтобы вынуть батареи из их удерживающего устройства.
Если вы заменяете батареи новыми, будьте осторожны, чтобы вставить их, как указано на устройстве.
Шаг 3
Установите планшет VTech Little Apps лицом вниз на ровную поверхность, чтобы ясно видеть заднюю часть устройства.
Удалите все семь винтов 9,6 мм, расположенных по периметру задней крышки, с помощью отвертки PH1.
Шаг 4
Осторожно снимите заднюю крышку, затем переверните ее на 180 градусов, чтобы задняя крышка устройства оказалась лицом вниз.
Будьте осторожны, так как есть провода, соединяющие заднюю крышку с передней, которые могут легко отсоединиться.
Шаг 5

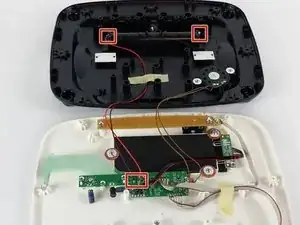

Визуально проверьте провода, соединяющие материнскую плату с батареями, на наличие повреждений.
Возможные повреждения включают: обрывы проводов, износ проводки и полное отключение проводов.
Шаг 6

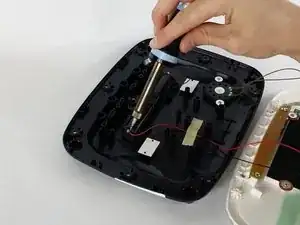

Отпаивайте внутренние руководства проводов, соединенные с батареями, начиная с положительного (красного) провода, а затем негативного (черного) провода.
Для помощи с пайкой смотрите этот Гид.
Шаг 7

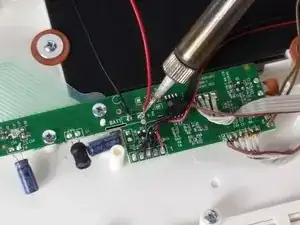

Затем отпаивайте те же черные и красные внутренние проводники, соединенные с материнской платой.
Порядок не имеет значения в этом шаге.
Заключение
Чтобы собрать ваше устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
