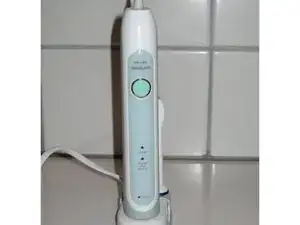

Замена аккумулятора Philips Sonicare HX6710

Снимите насадку щётки

Используя тонкую отвёртку, аккуратно подденьте нижнюю часть корпуса.

Посмотрите альтернативную процедуру вскрытия: альтернативная процедура вскрытия.

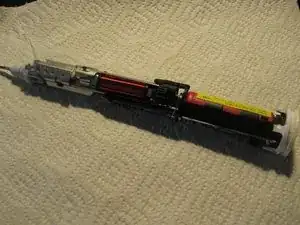

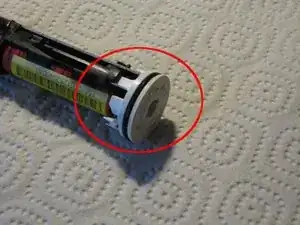

Снимите нижнюю крышку (2 пластиковых защёлки). На фотографии уже удалено уплотнительное кольцо.

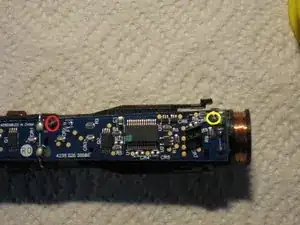

Вот паяные соединения аккумулятора: + (красный) и − (жёлтый).

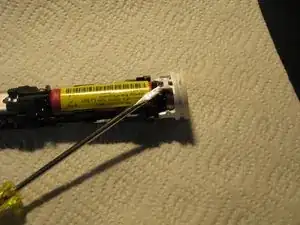

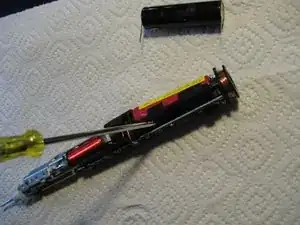

Разверните аккумулятор и замените его (см. Навыки пайки).

Чтобы избежать короткого замыкания (в аккумуляторе обычно остаётся заряд), начните с положительного полюса и полностью отпаивайте его от платы.

Далее переходите к отрицательному полюсу.

В конце очистите контактные площадки от оставшегося припоя, чтобы контакты нового аккумулятора можно было вставить в плату.

Припаяйте положительный и отрицательный полюса.

Требуется аккумулятор 3,7 В, примерно 14 мм × 49 мм (похожий по форме на AA).

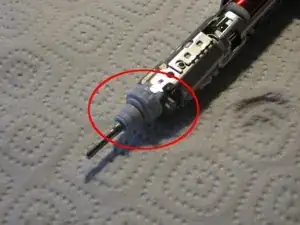

Перед сборкой проверьте верхнее уплотнение и нижнее уплотнительное кольцо и при необходимости замените их.
