Устранение мерцания светодиодов Aerogarden Ultra

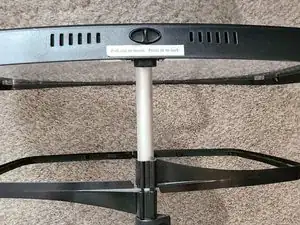

Следуйте инструкциям, чтобы отсоединить кожух от Aerogarden:

Отключите кабель питания от кожуха

Вытащите защёлку на задней части кожуха

Снимите кожух с опоры

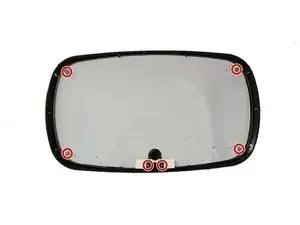

Удалите все винты крестовой отвёрткой

Аккуратно отожмите прозрачную пластиковую крышку светильника из двух защёлок с одной длинной стороны кожуха.

Выдвиньте пластиковую крышку из остальных двух защёлок, осторожно, чтобы не потерять прозрачные пластиковые держатели винтов в углах.

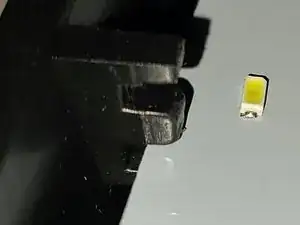

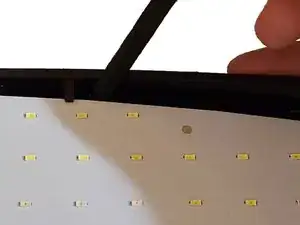

Аналогично предыдущему шагу, аккуратно отожмите панель со светодиодами из пластиковых защёлок в кожухе. Обратите внимание, что защёлки имеют два пазa: один для панели светодиодов и один для крышки. Нужно пройти через оба паза.

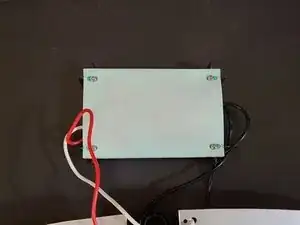

Провода панели светодиодов будут подключены, поэтому вместо того чтобы откладывать её в сторону, переверните панель, чтобы получить доступ к плате питания.

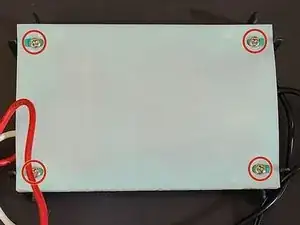

Выверните четыре винта на плате питания.

Снимите белую пластиковую прокладку и отложите её в сторону

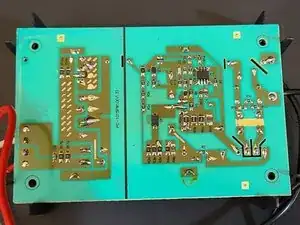

Снимите плату питания с кожуха и переверните её

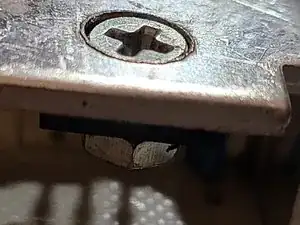

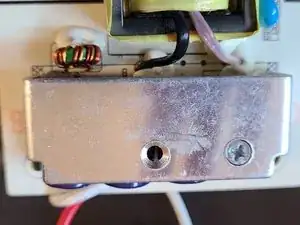

Снимите болт с радиатора. Обратите внимание, что под радиатором находится гайка, поэтому при отворачивании болта нужно удерживать гайку пальцем.

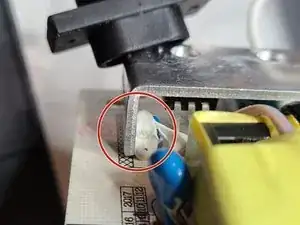

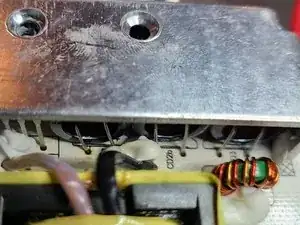

Используйте нож, чтобы отделить клей от радиатора. Под радиатором находится белый клей, который фиксирует его на месте. Аккуратно, чтобы не повредить другие детали, подденьте ножом между радиатором и клеем, чтобы разделить их. Возможно, придётся проделать это по всему периметру радиатора. Удалять клей полностью нет необходимости.

Радиатор закреплён двумя паяными соединениями. Выпаяйте их.

Осторожно снимите радиатор.

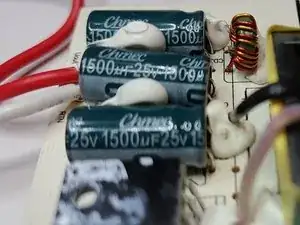

Обратите внимание на ориентацию конденсаторов. Полосы на боках указывают полярность и все будут ориентированы в одну сторону. Новые конденсаторы нужно установить так же.

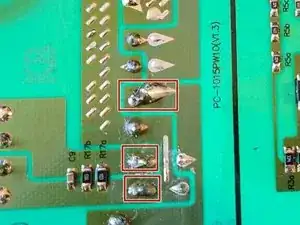

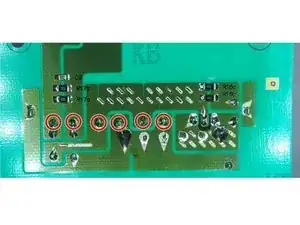

Выпаяйте три цилиндрических конденсатора. Некоторые паянные точки напрямую соединены с другими компонентами, поэтому контакты будут большими и перекрывать несколько выводов. Нет необходимости выпаивать остальные компоненты.

Удалите конденсаторы с платы.

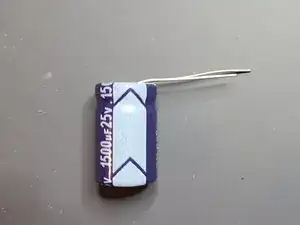

Согните выводы новых конденсаторов под прямым углом в направлении, показанном на фото. Это правильно их сориентирует и позволит разместить под радиатором.

Протяните выводы конденсаторов через отверстия, где были старые конденсаторы.

Ещё раз проверьте, чтобы полосы на конденсаторах были направлены так же, как указано в шаге 8.

Припаяйте новые конденсаторы на плату. Некоторые паяные соединения могут перекрывать несколько выводов, как и раньше.

Обрежьте излишки выводов кусачками.

Установите радиатор на место, убедившись, что он ориентирован так, чтобы болт прошёл через компонент как было ранее.

Зафиксируйте радиатор, добавив припой на два выводa радиатора, выступающих через плату.

Вкрутите болт через радиатор и компонент и зафиксируйте его в гайке, как было изначально.
