Прерывистая неисправность кнопки ВКЛ/ВЫКЛ, ремонт кнопки, мини-квадратный китайский фонарик

Мощный мини-фонарик на светодиоде, переставший работать после случайного попадания в стиральную машину. Перестал светиться. Высох, но кнопка ВКЛ/ВЫКЛ работала с перебоями.

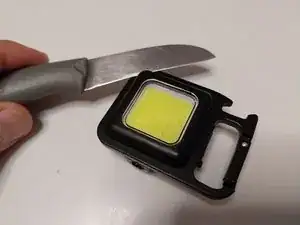

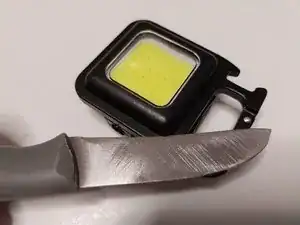

У фонарика нет винтов, поэтому для разборки требуется поддевание по бокам резаком или ножом.

Корпус склеен, поэтому его приходится разъединять с усилием, немного ломая внутренний пластик, так как на заводе он был термосварен.

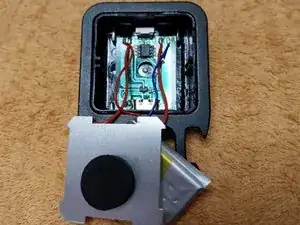

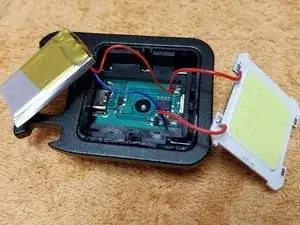

Вид очень простой внутренней компоновки; разделён на 3 части: аккумулятор с возможностью зарядки, печатная плата с мини-USB разъёмом и кнопкой, плата светодиода.

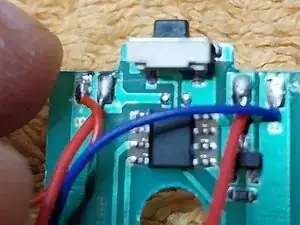

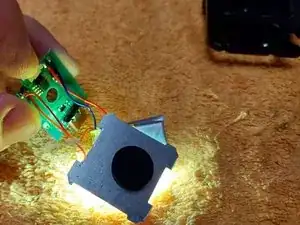

После проведения разных тестов выявлена неисправность в кнопке: перемычка между двумя контактами кнопки заставляет плату светодиода светиться корректно — проблема находится во внутренних двух контактах кнопки.

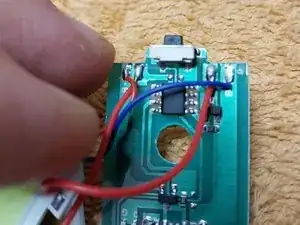

Я безуспешно пробовал, чтобы исключить этот вариант, перепаять два соединения кнопки, но улучшений не последовало.

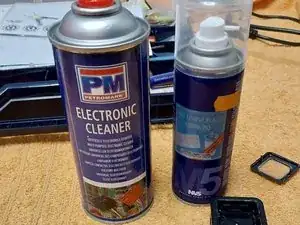

Поэтому второй вариант ремонта (так как у меня нет подходящей запасной кнопки) — обильно нанести очиститель контактов "ELECTRONIC CLEANER", одновременно сдвигая кнопку из стороны в сторону, чтобы попытаться очистить внутренний контакт.

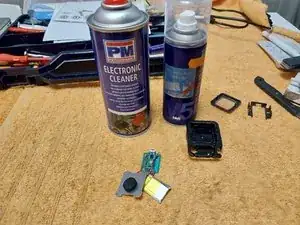

Затем применялся баллон с воздухом (справа на фото баллон для чистки клавиатур), с помощью которого высушили внутренности кнопки и печатную плату.

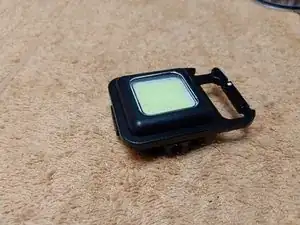

После того как плата и переключатель высохли, их многократно тестировали — реагировали идеально, поэтому фонарик был собран обратно.

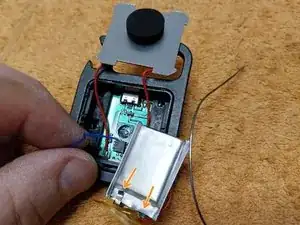

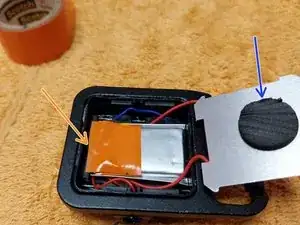

ОСТОРОЖНО С АККУМУЛЯТОРОМ: при сборке он сильно нагрелся за несколько секунд, потому что один из его контактов закоротил на алюминиевую пластину светодиода, поэтому для защиты контактов я решил наклеить изоляционную ленту (оранжевую), закрыв оба контакта.

Чтобы не прилагать усилие при обратной сборке, был вырезан кусочек чёрной резины из платы светодиода. (синяя стрелка)

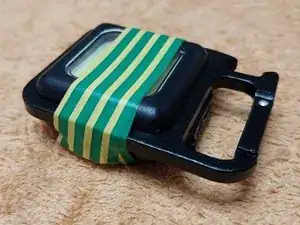

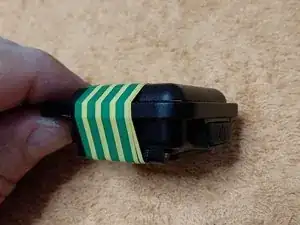

Так как две половины корпуса были спаяны при заводской сборке и мы их разъединили силой, нужно убедиться, что крышка правильно позиционируется, и нанести немного силикона на крышку перед сборкой, чтобы он высох и корпус оставался герметично закрыт.

КОНЕЦ руководства.
