Лампа-свеча

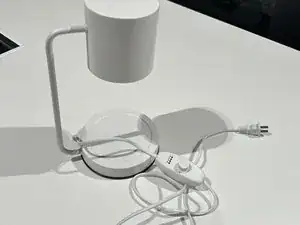

Изделие до разборки

С первого взгляда оно в основном состоит из четырёх частей: верхней части (абажур), стойки (трубка), основания и провода с блоком управления.

Габариты изделия в целом: 290 x 185 x 150 мм. Вес: 585 грамм

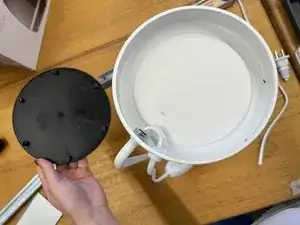

Задняя крышка основания лампы была снята и перевернута, что выявило конструкцию основания. Для снятия использовался канцелярский нож.

Крышка служит для скрытия кабеля, её материал — полиэтилен высокой плотности (HDPE), формован методом литья под давлением.

Размеры: диаметр 15 см x толщина 5 мм, вес 29 г.

Белый фиксатор, удерживающий провод, был снят при помощи плоскогубцев и кусачек по проводу.

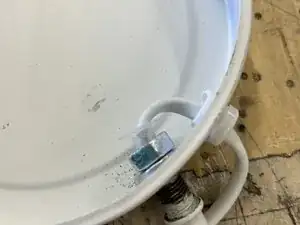

Основание лампы служит платформой для размещения свечи сверху; на этом изображении показано крупным планом, куда проходит кабель.

Основание лампы изготовлено из мягкой стали, примерно 15 см в диаметре x 2,7 см в высоту, вес 142 г.

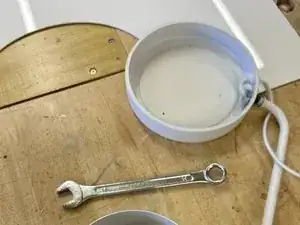

Шестигранная гайка была снята с помощью гаечного ключа.

Использовался ключ номер 6.

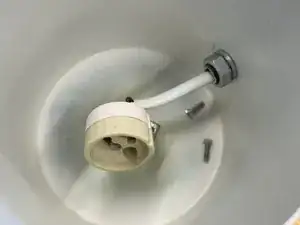

Удалите винты внутри патрона лампы

Винты изготовлены механическим способом, их тип — с полукруглой головкой, диаметр головки 4 мм, высота 10 мм.

Отрежьте головку разъёма и вытяните кабель после снятия гайки с обеих сторон

На изображении показан патрон лампы; вероятно, он выполнен из HDPE или акрилонитрилбутадиенстирола (ABS), формован методом впрыска, общие размеры — диаметр 28 мм x высота 17 мм.

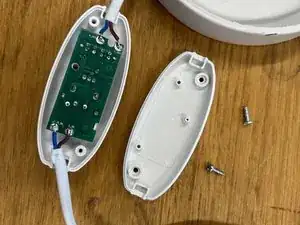

Снимите корпус панели управления, отвинтив винт

Корпус защищает плату от повреждений и изготовлен из ABS/HDPE, формован впрыском; габаритные размеры: длина 90 мм x ширина 40 мм x высота 10 мм, вес 21 г.

Вытяните кабель из трубки

Оболочка кабеля — ПВХ, длина 1230 мм, толщина 6 мм, вес 78 г.

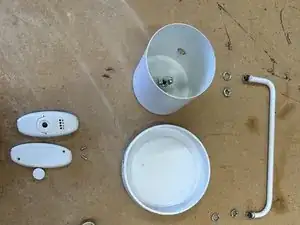

Разделённые части: гайки, стойка лампы, абажур, основание, корпус контроллера, поворотный регулятор и винты

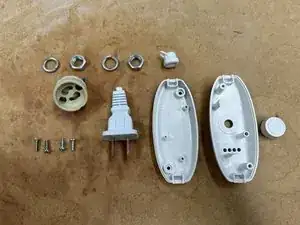

Здесь показан крупный план небольших компонентов при разборке лампы-свечи

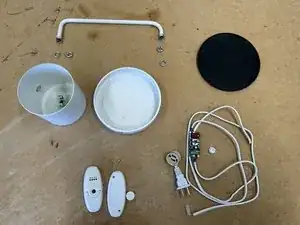

Разборка изделия завершена. В нём около 14 компонентов.
