Ремонт светодиодов дорожки «Рождественской мастерской»
Эти декоративные уличные светодиоды (белые) перестали работать после нескольких недель использования. Они выполнены в форме 4 мини-елочек в ряд. Плохие отзывы на Amazon предполагают, что это может быть распространённой проблемой, и мне не удалось найти никаких решений в Интернете.
Данное короткое руководство показывает, как выполнить ремонт практически без затрат.
Неисправность была вызвана пробоями от пайки, прокалывающими недостаточно тонкую термоусадочную изоляцию, что приводило к незначительному электрическому короткому замыканию.
Ремонт включает в себя нахождение неисправности, разъединение замыкания и его закрепление, например, клеем.
Шаг 1
Показаны работающие светодиоды. Всего 200 светодиодов соединены параллельно с источником питания, номинальная мощность которого составляет 3.5В 1.5Вт, что было подтверждено как приблизительно правильное (3.4В без нагрузки).
В состоянии без работы напряжение под нагрузкой составляло 1.8В, а мощность — 1Вт, что объясняет, почему светодиоды не светятся (им требуется пороговое напряжение около 3В). Это указывало на наличие небольшого замыкания, однако на первый взгляд ничего не было очевидным.
Замыкание было легко обнаружить с помощью тепловизора в цепи из 200 светодиодов. (Он не нужен, это просто объясняет, как я нашел место неисправности.)
Шаг 2

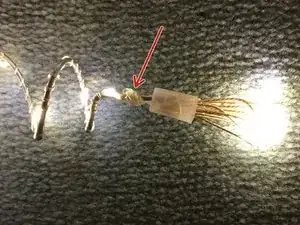

Красная стрелка показывает место электрического замыкания, где верхняя группа светодиодов припаена (два провода) к светодиодной цепи на спиралях.
Существует четыре таких места, которые необходимо внимательно осмотреть, предпочтительно с помощью увеличительного стекла.
Обратите внимание на незначительное изменение цвета вокруг паяного соединения или прозрачной термоусадочной изоляции над ним. В моем случае это было очень subtle. Также проверьте наличие острых паянных выступов, которые стараются проколоть прозрачную термоусадочную изоляцию.
Если вы нашли подозрительную область, разделите два провода, и, надеюсь, светодиоды загорятся при подключении.
Используйте клей или горячий воск, или другой метод, чтобы удерживать два провода в разъединенном состоянии.
Заключение
Разборка не требуется для приведения светодиодов в рабочее состояние. Не светящиеся лампы могут быть вызваны незначительными замыканиями проводов и снижением напряжения ниже порогового значения.
Провода просто нужно разъединить и закрепить на месте.
Неисправность была вызвана плохой пайкой (или плохой электрической изоляцией, учитывая, что вероятно, была плохая пайка во время сборки).
Перевод руководства с ifixit.com
