Ремонт вибрирующей насадки массажного кресла Irest SL A28-1

Кресло выглядит так.

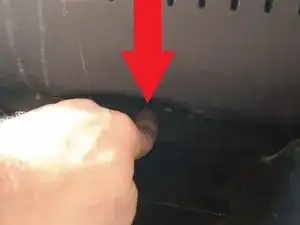

Сложите спинку кресла вперед, нажав на кнопку разблокировки под креслом (указана стрелкой), и толкните спинку вперед.

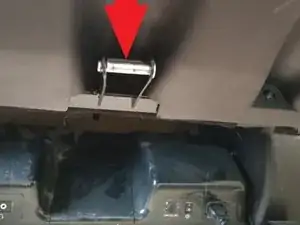

На последних двух фотографиях вы можете увидеть механизм разблокировки после того, как спинка была сложена вперед.

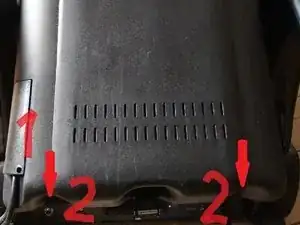

Удалите винт, удерживающий провод (обозначен как 1), и снимите крышку кабеля.

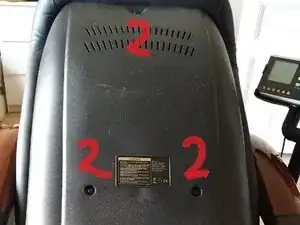

Удалите 5 винтов (обозначенных 2) для задней крышки - обратите внимание, что они НЕ одинакового размера, поэтому будьте внимательны к их расположению.

После снятия крышки кабеля (#1 в предыдущем шаге) удалите два разъема.

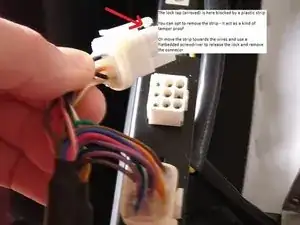

Разъемы на моей модели были защищены пластиковыми полосками, что препятствовало разблокировке - это не сработало - я сделал фотографию ПОСЛЕ того, как снял крышку, чтобы было легче увидеть, как выглядят разъемы.

Удалите полоски или потяните их вверх к проводам и используйте плоскую отвертку, чтобы открыть замок и удалить разъем.

Снимите заднюю крышку.

В моем случае я посмотрел на механизм и не увидел очевидных повреждений.

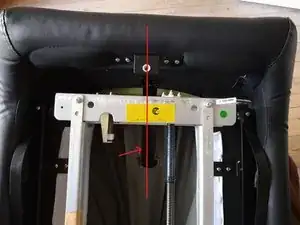

Затем я заметил, что черный ремешок (указан стрелкой) проявляет признаки закрученности.

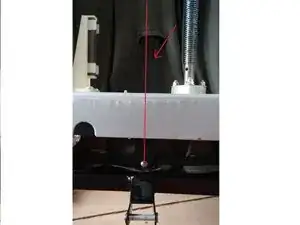

Дальнейшее обследование показало, что ремешок, который идет сверху вниз, не был выровнен на 100 % по центру между массажными колесами (я пытаюсь показать это красной линией), и ремешок немного ослаб.

В результате правое колесо как бы "подхватывало" ремешок, так что оба колеса находились с одной стороны ремешка.

В какой-то момент правое массажное колесо должно было снова пересечь ремешок, что привело к его закручиванию и появлению этой вибрации.

Исправление заключается в том, чтобы подтянуть ремешок - есть два способа.
