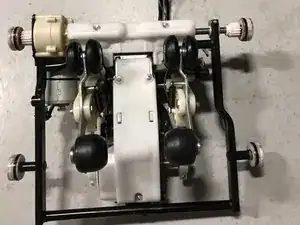

Замена массажного механизма Infinity Escape

Перед началом убедитесь, что кресло находится в исходном положении, и массажный механизм перемещён в нижнюю часть направляющей с помощью режима «ручной». Также убедитесь, что кресло подключено к питанию.

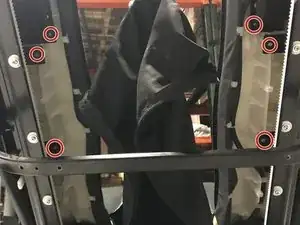

Выкрутите 8 винтов с крестообразной головкой.

На изображении не показано: снимите все накладки из кожи на спинке и подушки для головы.

Далее необходимо снять динамики. Динамики фиксируются с помощью скрытой кнопки. При нажатии в области, отмеченной красным кругом, должна ощущаться металлическая кнопка. При нажатой кнопке наклоните динамик вверх.

Обратите внимание на угол установки динамика, затем потяните динамик на себя с достаточным усилием.

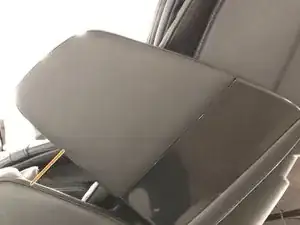

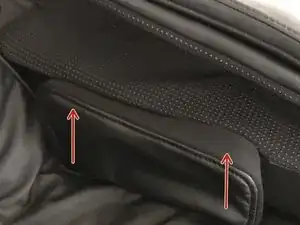

Чтобы снять подлокотники, сначала необходимо снять воздушные подушки в области бёдер. Для этого потребуется значительное усилие руки. Стоя снаружи кресла, возьмитесь за обе стороны пластины подушки и потяните вверх.

Потребуется большое усилие — не бойтесь тянуть сильнее, чем кажется необходимым.

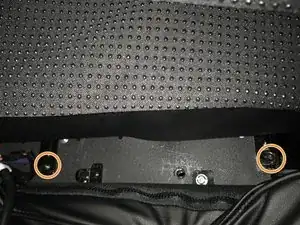

Снимите 2 болта и шайбы, которые крепят подлокотник к каркасу.

На изображении не показано: после выкручивания винтов у каждого подлокотника есть воздушный шланг и маленький силовой разъём — обязательно отсоедините их перед тем, как отводить подлокотник от кресла.

Выкрутите по 6 винтов с каждой стороны направляющей. Это ослабит корпус кресла относительно рамы.

Убедитесь, что механизм находится в нижней части кресла, иначе этот этап будет значительно сложнее.

Обратите внимание на шипы с каждой стороны рамы — приподнимите корпус кресла, чтобы он прошёл над ними.

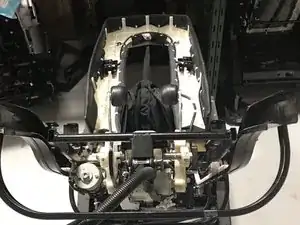

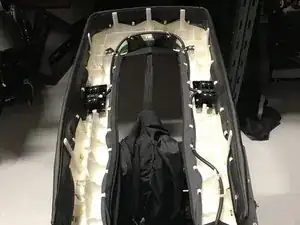

Когда корпус кресла освобождён от винтов и шипов, осторожно опустите его вперёд.

На этом этапе включите кресло с помощью пульта. Аккуратно переместите механизм в верхнюю часть кресла с помощью ручного режима.

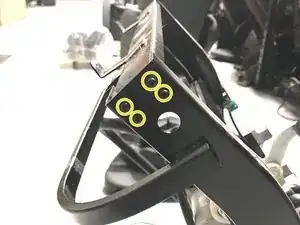

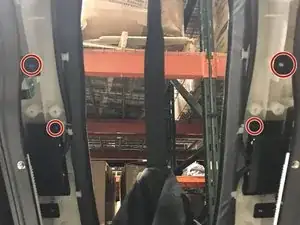

На каждом кронштейне по 4 винта. Выкрутите их.

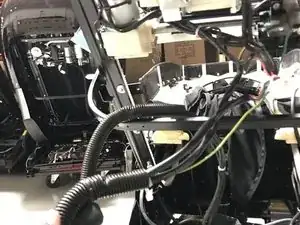

Далее необходимо отключить жгут проводов от кресла. Откройте коробку питания и отсоедините отмеченные кабели.

Не забудьте открутить провод заземления — он расположен в центральной части кресла и подключён к цилиндру. Запомните это.

Обязательно срежьте все стяжки и запомните их примерное расположение для последующей сборки.

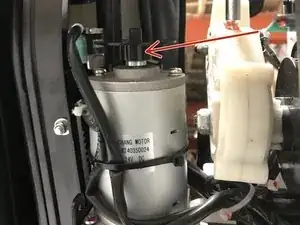

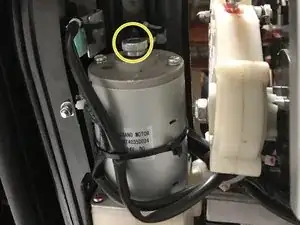

ЕСЛИ ПО КАКИМ-ЛИБО ПРИЧИНАМ механизм не перемещается вверх по направляющей или кресло не подаёт питания, снимите крышку диска и вручную проверните двигатель.

Используйте этот болт для перемещения двигателя вверх или вниз. ОСТОРОЖНО: этот способ требует очень много времени, но он работает.

ВСЁ ПОЛУЧИЛОСЬ!
