Цифровые напольные весы Health o Meter HDR743 — замена светодиодного дисплея
Это руководство объясняет замену светодиодного дисплея для цифровых напольных весов Health o Meter HDR743. Светодиодный дисплей показывает вес в фунтах красными цифрами при максимальной нагрузке 350 фунтов. Если красные цифры не видны, нечеткие или размытые, возможно, требуется замена светодиодного дисплея.
Шаг 1

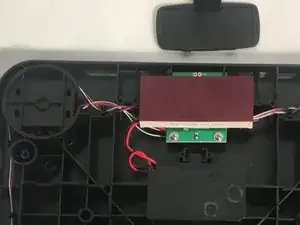

Откройте переднюю крышку весов.

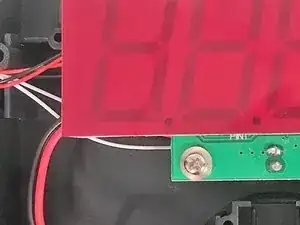

Осмотрите кромки светодиодного дисплея, чтобы определить, имеются ли поврежденные или отсутствующие паяные соединения с платой.
Если имеются поврежденные паяные соединения, перепаяйте существующий дисплей к плате и пропустите оставшиеся шаги. В противном случае для устранения проблем с отображением требуется замена светодиодного дисплея — продолжайте выполнение следующих шагов.
Шаг 2
Используйте паяльник, чтобы разъединить каждое из соединений между платой и светодиодным дисплеем. После удаления всех соединений оттяните поврежденный светодиодный дисплей от платы.
Удалите излишки припоя с бывших мест соединений, чтобы каждое соединение было отдельным. Оставьте небольшое количество припоя на плате, чтобы облегчить создание новых соединений.
Шаг 3
Припаяйте несколько соединений между новым светодиодным дисплеем и платой.
Не допускайте замыкания соединений друг с другом, иначе дисплей не будет работать правильно.
Шаг 4

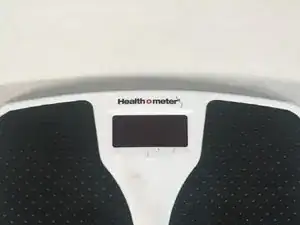

Для сборки надежно установите на место крышку весов.
Проверьте светодиодный дисплей, встать на весы. Если на дисплее по-прежнему имеются ошибки, проверьте соединения и при необходимости повторите этапы пайки.
Заключение
После сборки и проверки, если новый светодиодный дисплей не работает и проблем с соединениями не обнаружено, неисправна может быть плата. В этом случае смотрите замену платы.
