Разборка подставки для ног iyashi

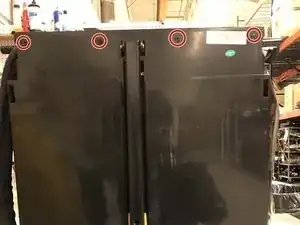

открутите 4 винта вверху и внизу пластиковой крышки.

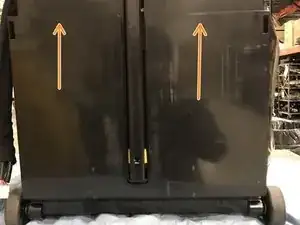

Эту переднюю половину панели необходимо снять, сдвинув её вверх и сняв. БУДЬТЕ ОСТОРОЖНЫ, ТАК КАК ПАНЕЛЬ ЛЕГКО ЛОМАЕТСЯ.

Снимите 4 винта.

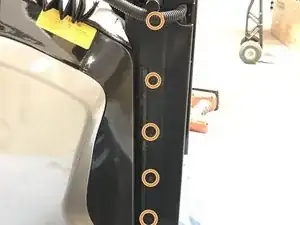

Снимите по 5 винтов с каждого края задней панели.

отсоедините жгут проводов, открутив стяжку. НЕ РЕЗАТЬ ЭТУ СТЯЖКУ

отсоедините этот кабель от жгута.

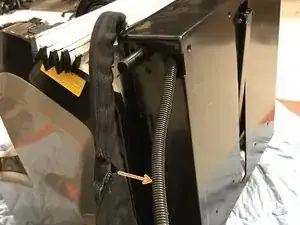

При снятии остальной части задней крышки нужно протянуть этот провод через отмеченное отверстие.

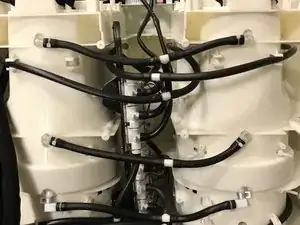

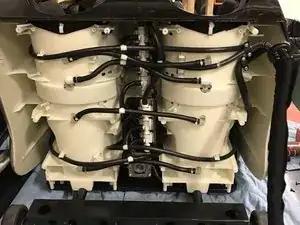

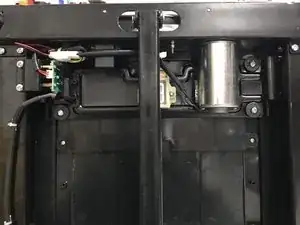

После снятия задней крышки вы должны увидеть это

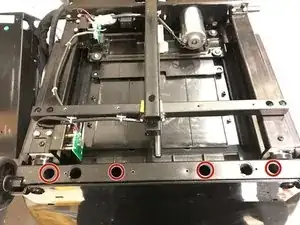

Далее положите подставку для ног на бок и снимите 4 отмеченных болта.

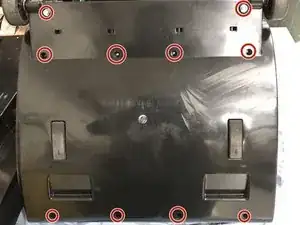

Снимите все 10 винтов.

Затем полностью снимите нижнюю панель и верните подставку в вертикальное положение.

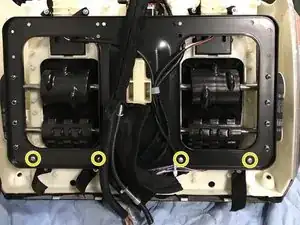

Снимите 4 болта вместе с их металлическими и резиновыми шайбами.

Верхний левый болт может быть закрыт датчиком. Чтобы сдвинуть датчик, открутите 2 отмеченных винта.

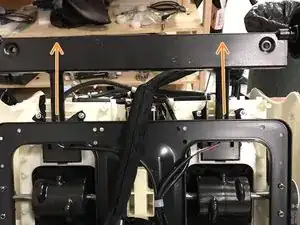

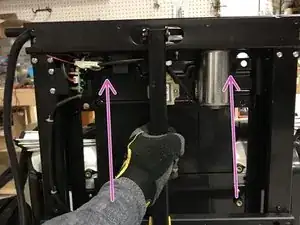

Возьмитесь за опорную планку и направляющую мотора. Поднимите ВВЕРХ до освобождения от пластиковой пластины. В качестве альтернативы можно поднять, удерживая за осевые штифты.

НЕ ТЯНИТЕ УЗЕЛ К СЕБЕ ПРИ ВЫНИМАНИИ. ЭТО ПРИВЕДЁТ К ПОВРЕЖДЕНИЮ. ТОЛЬКО ПОДНИМАЙТЕ ВВЕРХ.

Вы не сможете снять этот узел, пока сначала не будет удалена нижняя панель

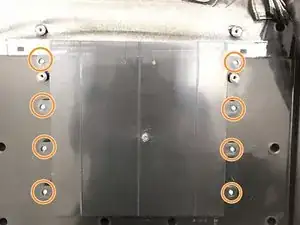

Снимите все 8 винтов.

Это изображение — другая версия панели; если вы видите эту панель, снимите отмеченные 8 винтов

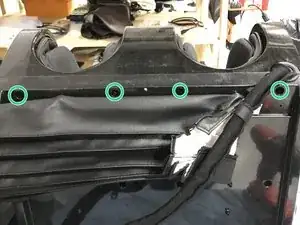

Отогните кожаную деталь вниз и снимите 4 винта.

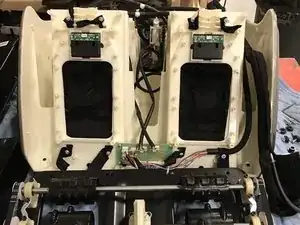

Это то, что вы должны увидеть после снятия задней панели. Пожалуйста, снова положите подставку для ног на бок, чтобы продолжить следующий шаг.

Снимите верхние 4 винта.

Поднимите осевую деталь вверх, чтобы снять её. ОБРАТИТЕ ВНИМАНИЕ НА ЕЁ ПОЛОЖЕНИЕ, поскольку это нужно будет запомнить при сборке.

Теперь снимите нижние 4 винта.

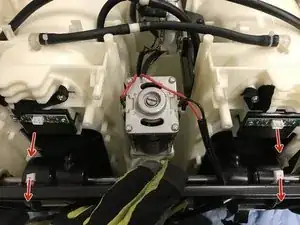

Отключите оба переключателя для пятки — роликовый узел должен легко выйти.

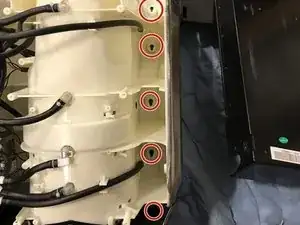

Снимите все 15 винтов с пластиковой сборки.

На фото не показаны все 15 винтов, но всевинты расположены в одной линии слева, справа и в середине.

После снятия всех винтов передняя панель снимется.
