Замена датчика давления в Withings Smart Body Analyzer
В этом руководстве показано, как заменить датчики давления в Withings Smart Body Analyzer WS-50. Внутри устройства расположены четыре датчика давления. По одному датчику давления в каждом углу устройства. Датчики давления позволяют весам правильно определять массу. Наше простое пошаговое руководство проведёт вас через все необходимые операции по удалению этих датчиков.
Шаг 1
Нажмите на крышку отсека для батареек
Откройте отсек
Осторожно извлеките батареи из их посадочных мест
Отложите их в сторону, вне досягаемости детей
Шаг 2
Осторожно введите пластиковые монтажные лопатки между диском и стеклянной панелью
Плотное прилегание — не бойтесь приложить небольшое усилие
Как только вы услышите лёгкое хрустение, это значит, что клей поддаётся
Аккуратно прокручивайте пластиковую лопатку вокруг диска, чтобы отделить клей
Осторожно приподнимите металлический диск
После подъёма диска на его обратной стороне будут видны провод и небольшая медная пластина
Аккуратно снимите провод и пластину, отлепив клейкую наклейку, расположенную вокруг них
Шаг 3
После выполнения всех предыдущих шагов приступайте к удалению стеклянной панели
Осторожно вставьте пластиковую лопатку в небольшой зазор между стеклянной панелью и пластиковой задней частью
Пропустите пластиковую лопатку по периметру весов, чтобы увеличить размер зазора
Установите пластиковую лопатку в каждый угол, так как ножки весов также приклеены к стеклянной панели
Осторожно вставьте металлическую лопатку под клей, расположенный под ножками весов, и аккуратно продолжайте давить, пока клей не отойдёт
Повторите описанные действия четыре раза
После удаления всех клеевых соединений аккуратно поднимите стеклянную панель
Шаг 4

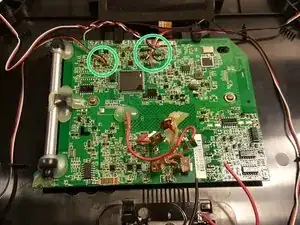

Обратите внимание на красный и чёрный провода, соединяющие плату с каждым из датчиков давления.
С помощью паяльника и оплётки для удаления припоя удалите припаянные красный и чёрный провода с платы
Шаг 5

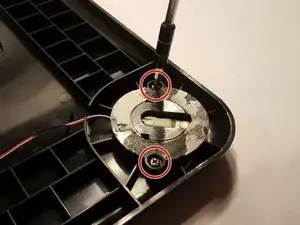

Используйте крестовую отвёртку, чтобы выкрутить винт, крепящий датчик. На каждый датчик приходится по два винта.
Шаг 6

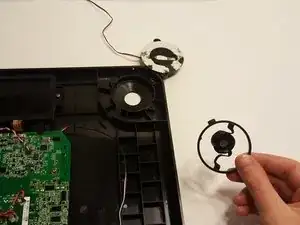

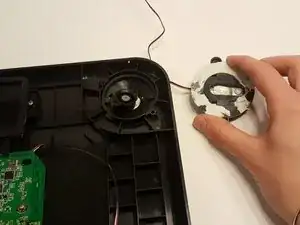

Снимите необходимые датчики — теперь вы можете заменить или отремонтировать их в зависимости от потребностей.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
