Замена ЖК-экрана Withings Smart Body Analyzer
Весы Withings Smart Body Analyzer WS-50 — это инновационные весы, способные измерять вес, процент жира в организме, частоту сердечных сокращений и качество воздуха. Кроме того, их легко подключить к телефону для отслеживания целей по фитнесу и контроля достижения желаемых результатов.
Данное руководство посвящено снятию ЖК-экрана Withings Smart Body Analyzer WS-50. ЖК-экран играет ключевую роль в работе этих весов. При некорректной работе экрана вы не сможете увидеть показания весов или узнать, включено ли устройство. Исходя из этого, мы составили пошаговое и понятное руководство для выполнения этой непростой задачи.
Шаг 1

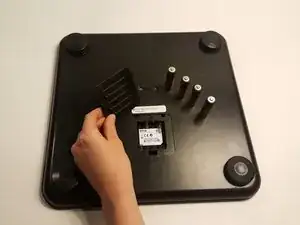

Нажмите крышку отсека для батареек
Откройте отсек
Аккуратно извлеките батарейки из их посадочных мест
Отложите их в сторону, в недоступное для детей место
Шаг 2

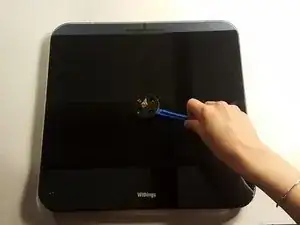

Осторожно вставьте пластиковые инструменты для поддевания между диском и стеклянной панелью
Зазор небольшой, поэтому можно применить небольшое усилие
Как только услышите едва заметный треск, это означает, что клей начинает отставать
Осторожно вращайте пластиковый медиатор вокруг диска, чтобы пройти по краю клея

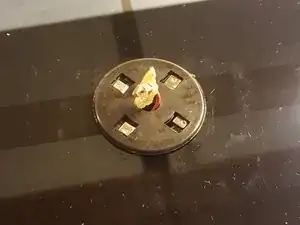

Аккуратно приподнимите металлический диск
После подъёма диска на его задней стороне появятся провод и маленькая медная пластина
Осторожно снимите провод и пластину, отогнув липкую наклейку, которая закрепляет их
Шаг 3
После выполнения предыдущих шагов приступайте к снятию стеклянной панели

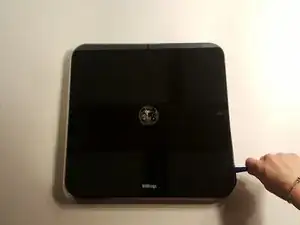

Аккуратно вставьте пластиковый медиатор в небольшой зазор между стеклянной панелью и пластиковой задней частью
Проведите пластиковым медиатором по периметру весов, увеличивая зазор
Установите пластиковый медиатор в каждом углу, поскольку опоры весов также приклеены к стеклу
Осторожно подведите металлический медиатор под клей под опорами и аккуратно продвигая, оторвите клей
Повторите описанные действия для всех четырёх опор
После удаления всех кусков клея аккуратно поднимите стеклянную панель
Шаг 4

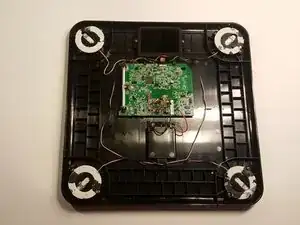

После снятия закалённого стекла становится доступен экран, соединённый гибким шлейфом с платой.

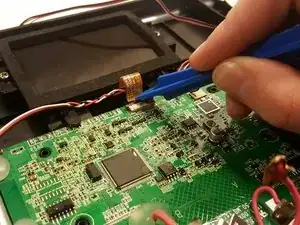

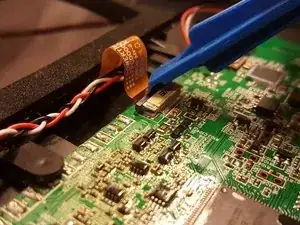

Осторожно отсоедините провод от платы, аккуратно нажав вниз и от себя на металлическую площадку, соединяющую провод с платой.
Шаг 5

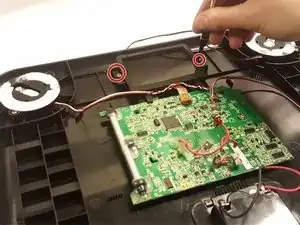

С помощью крестовой отвёртки выкрутите два винта, удерживающих экран.
Шаг 6

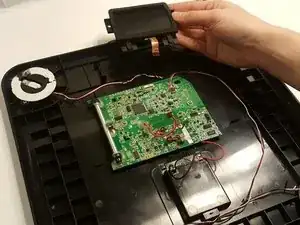

Экран должен быть освобождён от креплений — аккуратно приподнимите и извлеките экран.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
