Замена звукового устройства The Claw

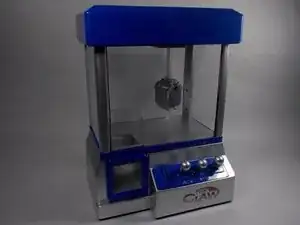

Поместите The Claw в вертикальное положение так, чтобы контроллеры были обращены к вам.

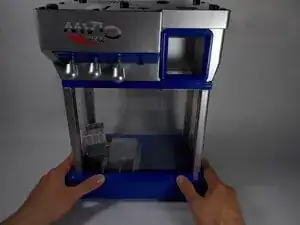

Осторожно переверните автомат The Claw вверх дном, оставив контроллеры обращенными к вам.

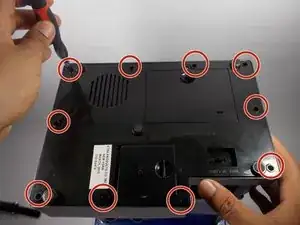

Снимите все десять винтов с нижней крышки с помощью отвертки Phillips #1.

Вам понадобится отвертка с длинной тонкой рукояткой, чтобы подойти к отверстиям для винтов.

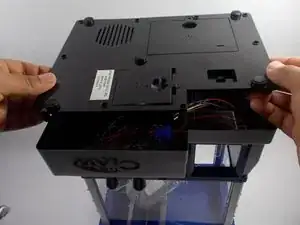

Сдвиньте нижнюю крышку в сторону.

Не снимайте нижнюю крышку полностью, так как она все еще соединена с проводами.

Полное снятие нижней крышки не является необходимым, однако если вы считаете, что необходимо полностью снять крышку, это можно сделать следующим образом.

Вам нужно отрезать два зеленых провода, подключенные к звуковому устройству.

Затем вам нужно отрезать белый провод, идущий к отсеку для батареи.

Наконец, вам нужно отрезать черный провод, ведущий к отсеку для батареи.

Полное снятие нижней крышки требует обрезки и пайки проводов. Для получения помощи с паем ознакомьтесь с документом: Как паять и распаивать соединения.

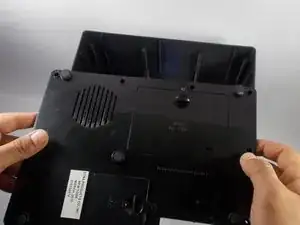

Переверните нижнюю панель, чтобы облегчить доступ к звуковому устройству.

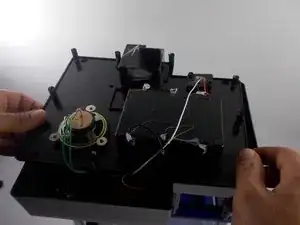

Найдите звуковое устройство внутри устройства.

Убедитесь, что вы выключили устройство и сняли батареи, прежде чем обращаться к внутренним частям машины с помощью рук или металлических инструментов.

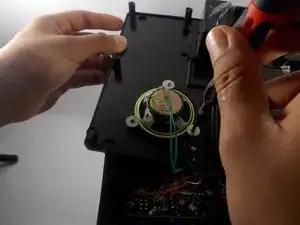

Найдите винты, удерживающие звуковое устройство на месте, и снимите их с помощью отвертки Phillips.

Полное снятие звукового устройства требует обрезки существующих провод
