Замена платы управления (The Claw)

Установите автомат с клешнёй в вертикальное положение лицевой панелью к себе.

Осторожно переверните автомат с клешнёй вверх дном лицевой панелью к себе.

Отверткой Phillips №1 отвинтите все десять винтов на нижней крышке.

Вам потребуется отвертка с длинной тонкой шейкой, чтобы добраться до отверстий под винты.

Сдвиньте нижнюю крышку в сторону, чтобы снять её.

Не снимая полностью нижнюю крышку, так как она всё ещё соединена проводами.

Полное снятие нижней крышки не обязательно, однако если вы считаете, что для выполнения работы нужно снять её полностью, это можно сделать следующим образом.

Вам потребуется перерезать два зелёных провода, подключённых к музыкальному модулю.

Затем потребуется перерезать белый провод, идущий к батарейному отсеку.

Наконец, также потребуется перерезать чёрный провод, ведущий к батарейному отсеку.

Полное снятие нижней крышки требует перерезки и последующей пайки проводов. Для помощи по пайке смотрите: Как паять и выпаивать соединения.

После снятия нижней крышки у вас появится свободный доступ к плате управления.

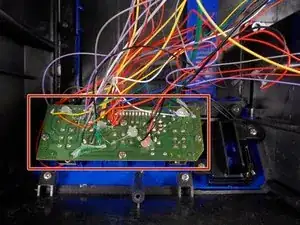

Найдите плату управления в нижней части автомата с клешнёй.

Найдите винты, удерживающие плату управления на месте.

Перед тем как просунуть руки или какие‑либо металлические инструменты внутрь устройства, обязательно выключите прибор и выньте батареи.

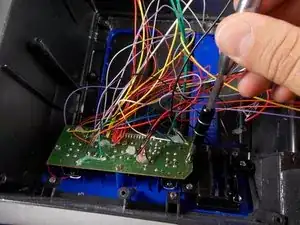

С помощью отвертки Phillips №1 отвинтите четыре винта 6 мм, удерживающие плату управления.

Для полного извлечения платы потребуется также перерезать все провода, идущие к плате.

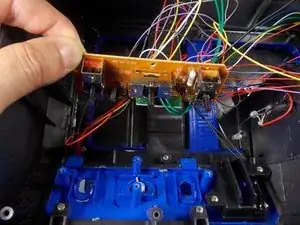

Извлеките плату управления.

Извлечение платы управления требует перерезки существующих проводов и припаивания новых проводов к новой плате. Для помощи по пайке смотрите: Как паять и выпаивать соединения.
